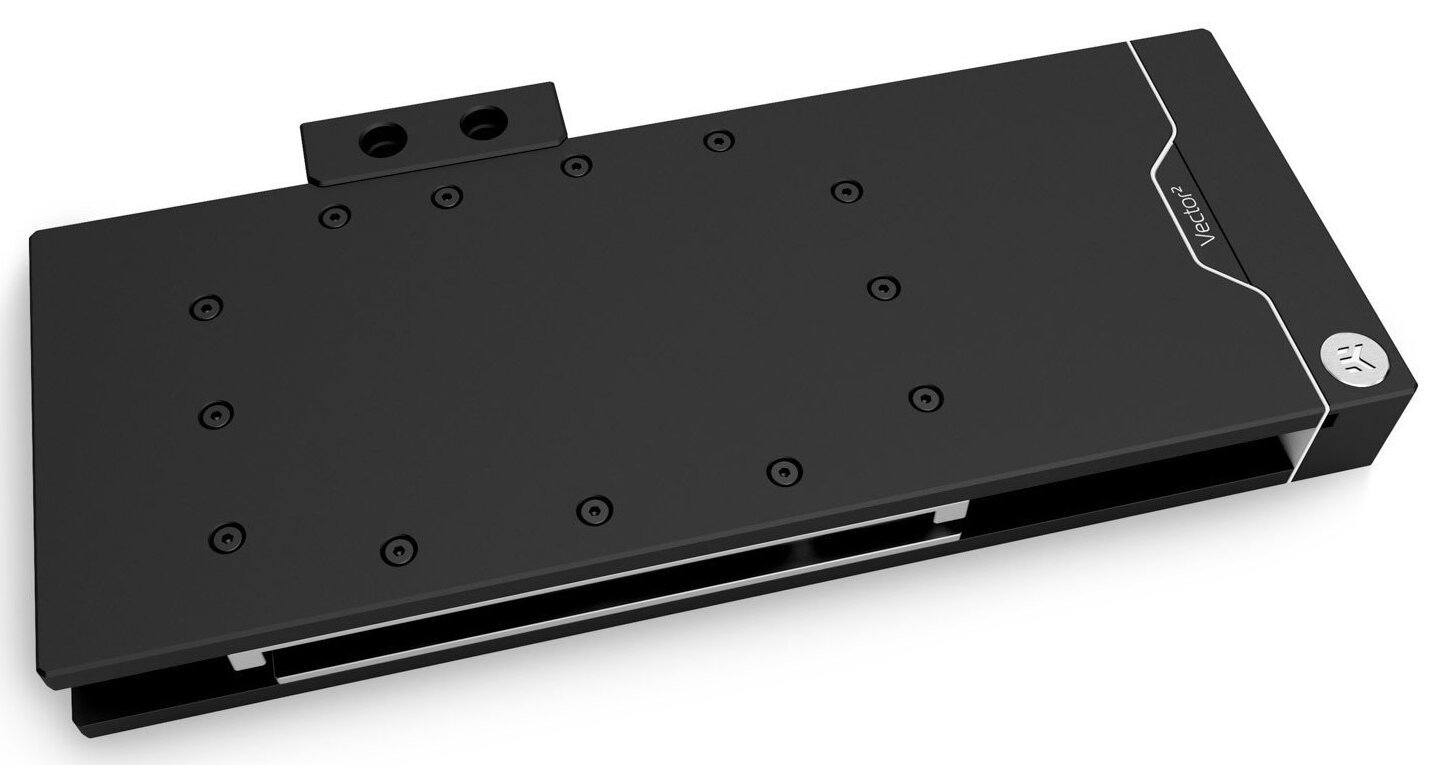

VANDENS BLOKAS EK WATER BLOCKS EK-QUANTUM VECTOR² TRIO RTX 3080/90 ABP SET D-RGB - NICKEL + ACETAL
Geriausias GPU aušinimo korpusas
Šį aukščiausios klasės aušinimo rinkinį sudaro didelio našumo GPU vandens blokas ir naujausios kartos Active Backplate aušinimo sprendimai – kaip vienas korpusas. Dabar GPU nugarėlės aušinimą užtikrina pilnaviduris vandens blokas su savo varine šalčio plokštele ir akriliniu viršumi – per visą ilgį. Jungiamumas taip pat perkeltas į kitą lygmenį – Direct Link jungtys, kuriose įdiegtas įprastas 4 prievadų išdėstymas, leidžiantis atlikti nuosekliąsias ir lygiagrečiąsias jungtis iš gretimų arba priešingų bloko pusių.
Vandens blokai New Vector² be vargo išsprendžia per didelio šilumos išsiskyrimo problemą, kai esant didelei apkrovai įkaista ir GPU šerdis, ir įtampos reguliavimo modulis, ir MSI® Trio bei Suprim RTX 3080, RTX 3080 Ti ir RTX 3090 vaizdo plokščių GDDR6X VRAM.
Techninis ir vizualinis meistriškumas
Naujoje naujos kartos vandens blokų išvaizdoje dominuoja minimalistinės, tiesios linijos. Visuose Vector² GPU Active Backplate aušinimo korpusuose naudojama 11 mm storio varinė šaltoji plokštelė ir pilno dydžio galinės plokštės vandens blokas. Acetalinė Vector² GPU vandens blokų versija yra visiškai juoda ir nepastebima, tačiau vis tiek turi sudėtingą adresuojamą RGB šviesos kreipiančiąją, kuri apjuosia visą vandens bloką, todėl net ir galinėje pusėje sukuriamas elegantiškas vizualinis efektas.
EK-Matrix7 palaikymas
Matrix7 standartizuoja gaminių matmenis, įskaitant prievadų padėtį ir tarpus, todėl skysčio aušinimo kontūro surinkimas tampa intuityvesnis ir paprastesnis. EK-Quantum Vector² GPU aušinimo korpusai atitinka EK-Matrix7 standartą, todėl juos galima sklandžiai integruoti su būsimomis 2-osios kartos EK Reflection paskirstymo plokštelėmis. Tai užtikrina suderinamumą su EK vertikaliu GPU laikikliu, puikų prievadų suderinimą tiek horizontalioje, tiek vertikalioje padėtyse, o tai reiškia, kad mažiau laiko sugaištama kilpai planuoti, vamzdeliams lenkti, o galutinis rezultatas vis tiek bus epinis surinkimas.
Kas įeina į paketą?
Į komplektą įeina EK-Quantum Vector² Trio RTX 3080/90 D-RGB - Nickel + Acetal vandens blokas, EK-Quantum Vector² Trio RTX 3080/90 ABP – D-RGB – Nickel + Acetal ir EK-Quantum Vector² Trio RTX 3080/90 ABP šoninis dangtelis – juodas kartu su montavimo įranga ir reikalingais TIM.
EK-Quantum Vector² Trio RTX 3080/90 ABP rinkinys D-RGB – nikelis + acetalas
EK-Quantum Vector² Trio RTX 3080/90 ABP Set D-RGB – Nickel + Acetal GPU vandens bloko korpusas suderinamas su MSI Trio, taip pat Suprim RTX 3080, 3080 Ti ir 3090 vaizdo plokštėmis. Vector vandens blokas aktyviai aušina GPU, VRAM (priekyje), maitinimo pakopas ir VRM (įtampos reguliavimo modulio) droselius, spausdintinės plokštės karštuosius taškus, esančius GPU šerdies galinėje pusėje, ir VRM (įtampos reguliavimo modulį). Modelyje RTX 3090 aktyviai aušinama galinėje pusėje esanti VRAM, o RTX 3080 aušinama PCB plokštė, esanti aplink priekyje sumontuotą VRAM. Aušinimo skystis nukreipiamas per visas šias kritines sritis.
Norintiems tiksliai suderinti šio vandens bloko suderinamumą, rekomenduojame naudotis EK Cooling Configurator.
Įdiegtame 3-iosios kartos Vector aušinimo variklyje naudojamas naujas 3D apdirbto akrilo įdėklas, pagerinantis srauto pasiskirstymą ir šiluminį našumą. Šis naujasis aušinimo variklis pagrįstas atviro padalijimo srauto konstrukcija, tačiau asimetriška srovės įdėklo forma padeda paskirstyti tolygų srautą tarp pirmos ir paskutinės varinių briaunų. Briaunų struktūros geometrija buvo optimizuota taip, kad būtų užtikrintas tolygus srauto pasiskirstymas su minimaliais nuostoliais ir optimaliomis eksploatacinėmis savybėmis net ir naudojant atvirkštinio vandens srauto scenarijus. Jis taip pat pasižymi mažu hidrauliniu srauto ribojimu, o tai reiškia, kad jį galima naudoti su silpnesniais vandens siurbliais arba siurbliais, veikiančiais mažu sūkių dažniu, ir vis tiek pasiekti aukščiausią našumą.
Daug dėmesio buvo skirta simetriškai srauto sričiai pasiekti, naudojant vidinį tiltą antriniams komponentams. Tai padaryta siekiant užtikrinti antrinių komponentų aušinimą neaukojant srauto pasiskirstymo per GPU šerdį.
Visuose Vector² GPU vandens blokuose naudojama stora, 11 mm varinė šalčio plokštė su tiesiogiai prie jos pritvirtintu acetaliniu gnybtu, kad būtų sukurtas tvirtas mazgas. Tarp šaltosios plokštės ir vandens bloko viršaus naudojamas vieno žiedo sandarumas, todėl sumažėja gedimų vietų skaičius. Tai taip pat reiškia, kad baigėsi nerūdijančio plieno tiltelių plokštės, kurios anksčiau buvo naudojamos GPU vandens blokuose. Ši paprasta konstrukcija suteikia pasitikėjimo atliekant pritaikymą ir techninę priežiūrą.
Abi šio GPU vandens bloko šaltosios plokštelės ir aktyvioji galinė plokštelė yra CNC apdirbtos iš aukštos kokybės gryno elektrolitinio vario, kuris vėliau padengtas nikeliu, o jų viršūnės CNC apdirbtos iš patvaraus, juodo acetalio. Prie kiekvienos aktyviosios plokštės pridedamas juodai anoduoto aliuminio šoninis dangtelis, kad būtų paslėpta visa spausdintinė plokštė ir sukurtas vientisas korpusas.
Tiesioginio ryšio terminalas
Šiuose naujuose Vector² GPU vandens bloko ir aktyviosios plokštės rinkiniuose įdiegtas Direct Link srauto sprendimas – pirmasis kelių blokų sprendimas, kuriame įgyvendintas įprastas 4 prievadų terminalo išdėstymas. Tai leidžia atlikti nuosekliąsias ir lygiagrečiąsias jungtis iš gretimų arba priešingų bloko pusių. Tai tapo įmanoma, nes pačiame terminale pridėtas apdirbtas žalvarinis įdėklas, kuris įstrižai sujungia vandens bloką tiesiogiai su aktyviąja nugarine plokštele, esančia acetalinio terminalo viduje. Tiesioginė jungtis pasirodo esanti neįkainojama, kai reikia lankstumo, kad būtų galima atlikti tinkamą sąranką, pavyzdžiui, paskirstymo plokštės arba vertikalaus GPU laikiklio atveju.
Pasukami magnetiniai dangteliai
Aptakūs magnetiniai dangteliai naudojami gnybtų varžtams paslėpti, todėl galima pasukti žymėjimą, kai GPU vandens bloko ir aktyviosios plokštės korpusas yra apverstas korpuse arba naudojamas ant vertikalaus GPU laikiklio.
Adresuojamas D-RGB suderinamumas
Tanki D-RGB LED juosta apšviečia išsiskiriančio elemento skiriamąją liniją abiejose bloko pusėse. Šis subtilus efektas leidžia rodyti ryškias spalvas, nors blokas išlieka visiškai juodas. Individualiai adresuojamas RGB šviesos diodas suderinamas su visų geriausiai žinomų pagrindinių plokščių gamintojų populiariomis RGB sinchronizavimo technologijomis. Ant 3 kontaktų D-RGB LED jungties esančią rodyklės žymę reikia suderinti su +5V žyme ant D-RGB (adresuojamos) antraštės.
Vector² vandens blokai pelnė iF dizaino apdovanojimą
EK aukščiausios kokybės vandens blokai iš Quantum Vector² produktų linijos gali pasigirti 2022 m. iF dizaino apdovanojimu. Šie prestižiniai apdovanojimai žymi aukščiausio lygio dizaino lygį, kurį mūsų gaminiai užtikrina tiek vartotojams, tiek dizaino bendruomenei. Šių apdovanojimų nusipelno ne tik Vector² vandens blokai, kurių išvaizda yra estetiška, bet ir patentuotos technologijos bei vertingos funkcijos.
Įspėjimas:
-
EK garantuoja suderinamumą tik su pridedamais EK prekės ženklo šiluminiais blokeliais. Montavimo procesas, aušinimo našumas ir bloko kontaktai išbandyti tik su EK prekės ženklo termo kaladėlėmis.
-
Nurodyti šiluminių trinkelių storiai taikomi tik EK šiluminėms trinkelėms, kurios įtrauktos į pakuotę.
-
EK negarantuoja suderinamumo su alternatyviomis šiluminių sąsajų medžiagos alternatyvomis.
Pridedama:
-
EK-Quantum Vector² Trio RTX 3080/90 D-RGB" – nikelio + acetalio vandens blokas.
-
EK-Quantum Vector² Trio RTX 3080/90 ABP D-RGB – nikelio + acetalio aktyvioji nugarėlė.
-
EK-Quantum Vector² Trio RTX 3080/90 ABP šoninis dangtelis – juodas.
- Reikalingi montavimo varžtai, veržlės ir poveržlės.
- Šiluminio pado montavimo instrukcija.
- 2x nikeliuotas žalvarinis kištukas G1/4 colio.
-
EK-Loop Multi Allen Key (6 mm, 8 mm, 9 mm).
- Šiluminės pagalvėlės.
Techninės specifikacijos:
- Matmenys: 334,5 x 155 x 41 mm.
-
D-RGB šviesos diodų skaičius: 38.
-
D-RGB laido ilgis: 50 cm.
-
D-RGB jungtis, 3 kontaktų, 5V skaitmeninė LED galvutė.
