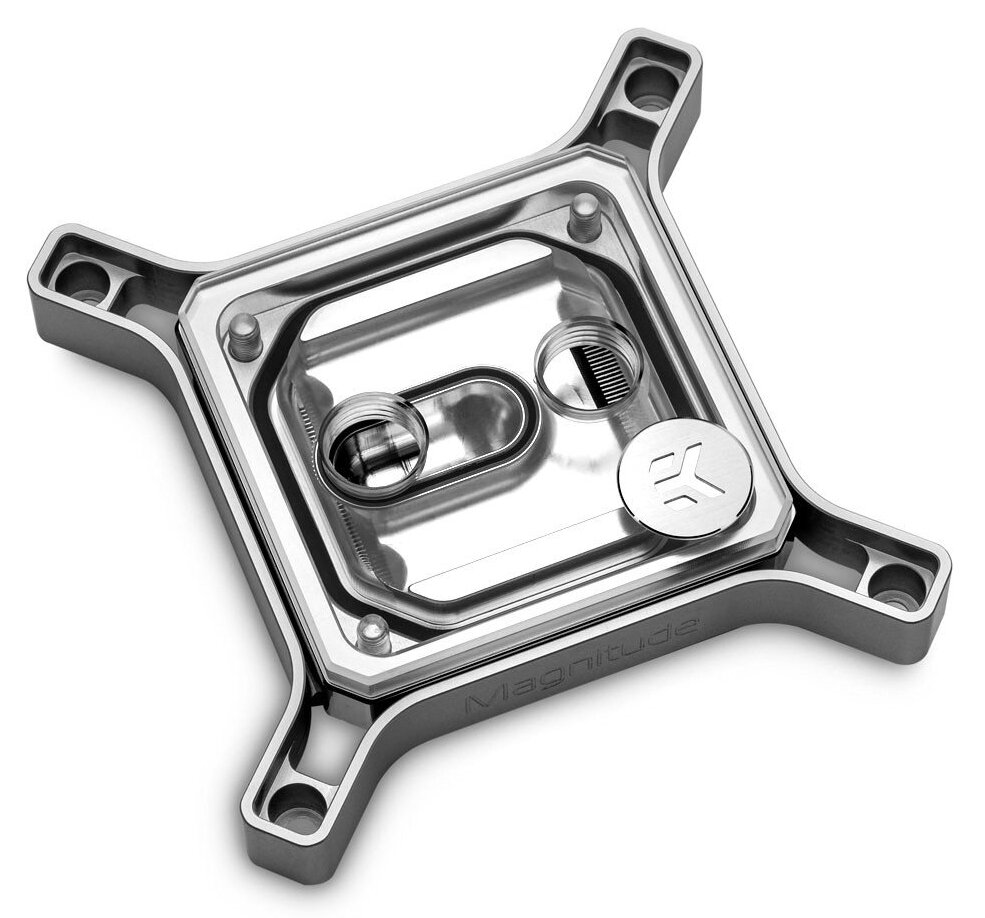

EK-Quantum Magnitude yra geriausias pagal užsakymą pagamintas EK® procesoriaus vandens blokas, užtikrinantis aukščiausią aušinimo našumą su mažiausiu įmanomu srauto apribojimu. 1700 versijoje naudojamas specifinis srauto paskirstymo įdėklas, montavimo slėgis ir aušinimo plokštės geometrija, pritaikyta Intel® 12-osios kartos Core procesorių IHS ir mirties išdėstymui.
Skirtingai nuo bet kokios montavimo struktūros, naudojamos kituose vandens blokuose, kurie paprastai yra juodos ir kasdieniškos plokštės, dizainas pabrėžia integruotą X formos trimatį rėmą su aukščiausios klasės apdaila, kuris tvirtai laiko pagrindinį korpusą vietoje, o varžtai virsta išmaniuoju dizaino elementu.
Sukūrus šį išties unikalų gaminį buvo panaudotos specialios gamybos technologijos. Ne vienas Magnitude komponentas nebuvo pagamintas masinės gamybos technologijų būdu, vietoj to, kiekviena dalis buvo atskirai apdirbta CNC staklėmis iš vientiso medžiagos gabalo. Šioje vandens bloko versijoje naudojama nikeliu padengta varinė aušinimo plokštė su aukščiausios kokybės stiklo apdaila, CNC apdirbta iš lieto akrilo.
CNC apdirbtas vientisas žalvarinis įdėklas leido žymiai padidinti ir optimizuoti aušinimo variklį. Palyginti su ankstesnių kartų vandens blokais, šonkaulių masyvas turi 50% didesnį paviršiaus plotą, o visas jis yra supakuotas mažesniu plotu, kad būtų užtikrintas maksimalus suderinamumas net su mITX plokštėmis. Varinė aušinimo plokštė naudoja 0,40 mm pločio mikrokanalus ir 0,26 mm storio mikroribas, kad būtų maksimaliai padidintas šilumos perdavimas su minimalia srauto trukdžiais.
Kadangi EK-Quantum Magnitude buvo sukurtas nuo pat pradžių kiekvienai konkrečiai lizdui, 1700 versijoje yra įdėklas, kuris tolygiai nukreipia srautą per procesoriaus mirtį, o tai naudojama kartu su aušinimo plokštės geometrija, būdinga 1700 lizdo procesoriams. Kita Intel procesoriaus Magnitude vandens bloko savybė yra grįžtamasis įdėklas, kuris leidžia lengviau montuoti vamzdžius. Tai leidžia vartotojui pakeisti įleidimo ir išleidimo angą, tiesiog pasukant žalvarinį įdėklą 180° kampu.
Estetiškai keičiama vidinė rėma taip pat apdirbta iš vientiso žalvario gabalo, kuris vėliau yra nikeliuotas. Estetinį rėmą galima pakeisti spalvotais aliuminio variantais, kurie puikiai dera su EK-Quantum Torque jungčių rinkiniu, arba baltu POM acetalo elementu, kurį galima naudoti kaip šviesos sklaidos elementą adresuojamoms D-RGB LED lemputėms. Estetiškai keičiama vidinė rėma parduodama atskirai.
Elegantiškai paslėptas po estetine vidine rėma yra LED juosta, turinti neįtikėtinas 30 individualiai adresuojamų D-RGB diodų, kurios šviečia į vidų ir apšviečia permatomą viršutinę dalį. Adresuojamas D-RGB naudoja pramonės standarto 3 kaiščių 5V skaitmeninį LED jungtį (Pinout: +5V, Data, Blocked, Ground).
Montavimo mechanizmas yra trimatis X formos aliuminio elementas, kuris varžtus paverčia vientisa vandens bloko dalimi. Stiprūs kraštai ir chamferiai tvirtai įtvirtina šį apdovanojimą pelniusį ikoną EK-Quantum linijoje. Argi mes nesakėme, kad jis apdovanojimą pelnęs?
EK-Quantum Magnitude pelnė prestižinį iF Design apdovanojimą už drąsų ir netradicinį požiūrį į procesoriaus vandens bloko montavimo mechanizmą.
Magnitude vandens bloko aušinimo plokštė yra apdirbta išgaubta forma, kad atitiktų procesoriaus IHS įgaubtą formą. Tačiau jei jus domina plokščia aušinimo plokštė, kuri puikiai veikia su šlifuotais procesoriais arba su tais, kurie turi IHS iš kitų gamintojų, EK siūlo specialią plokščią varinę, taip pat nikeliu padengtą varinę aušinimo plokštę, parduodamą atskirai.
Magnitude komplekte yra papildoma, storesnė purkštuko plokštė. Jei vartotojas nusprendžia, kad jo procesoriaus IHS yra išskirtinai įgaubtas (prasta šilumos pasta paskleidžiama po montavimo), vandens bloko aušinimo plokštės kreivumą galima reguliuoti naudojant šią antrinę purkštuko plokštę. Ji padės centrinei kontaktinės vietos daliai išsikišti papildomai 0,1 mm, kad geriau susisiejant su IHS.
Techninės charakteristikos:
- D-RGB kabelio ilgis: 50 cm
- D-RGB jungties standartas 3 kaiščiai (+5V, D, užblokuotas, masė)
Procesoriaus lizdo suderinamumas:
- Intel LGA-1700
Komplekte:
- EK-Quantum Magnitude vandens blokas
- Montavimo mechanizmas su visais būtinomis spyruoklėmis, varžtais ir poveržlėmis
- Standartinis purkštuko plokštė (iš anksto sumontuota) - 0,6C
- Thermal Grizzly Hydronaut (1,0 g) šilumos pasta
