Ypatybės:
Apima saugos ir saulės modulių stebėsenos privalumus.
Atitinka NEC greito atjungimo reikalavimus.
Palaiko belaidį ir laidinį ryšius. Jungiasi RS485 kabeliu prie TAP, kuris belaidžiu ryšiu bendrauja su TS4 įrenginiais. CCA valdikliui reikalingas interneto ryšys (Ethernet arba Wi-Fi) fotovoltinės sistemos konfigūravimui ir monitoringui Tigo SMART programėlėje.
Apima visus modulio lygmens duomenis ir prijungtų trečiųjų šalių prietaisų duomenis; tame tarpe Modbus protokolą palaikančius inverterius, kintamosios srovės skaitiklius, įkrovimo valdiklius, meteorologines stoteles, vėjo ar šviesos jutiklius ir pan.
Greitai aptinka naujus prijungtus įrenginius.
Gali rinkti duomenis iš 900 TS4 įrenginių ir 7 TAP įrenginių.
Techniniai duomenys:

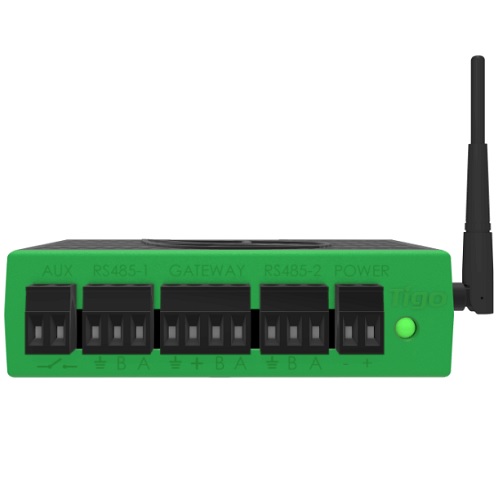

CCA specifikacija:
Įėjimo įtampos diapazonas: 10V-25V DC.
Maitinimo šaltinio įtampa: 100V-240V AC.
Sąnaudos: 3W-7W.
Programėlė: Tigo SMART app, Android, iOS.
Ryšys: belaidis su TS4 įrenginiais, RS485 kabeliu su TAP.
Palaikomų TS4 įrenginių skaičius: 900.
Palaikomų TAP įrenginių skaičius: 7.
Greitojo atjungimo standartai: NEC 2014, 2017 / NEC 690.12.
LED indikatoriai: taip.
Instaliavimas: ant DIN bėgio.
Vėsinimas: laisva oro konvekcija.
Darbinė temperatūra: -20°C~+70°C.
Dėžutės saugos klasė: IP68, NEMA 4R (įsigyjama atskirai).
Svoris (tik CCA): 126 g.
Matmenys CCA: 31x115.51x71.54 mm.
TAP specifikacija:
Įėjimo įtampos diapazonas: 5V-25V DC.
Sąnaudos: 0.5W, maks. 1W.
Rekomenduojamas kabelio tipas: RS485, 18-22AWG.
Didžiausias atstumas tarp TAP ir TS4 įrenginių: 10m iki artimiausio, 35m iki tolimiausio.
Palaikomų TS4 įrenginių skaičius: 300.
Darbinė temperatūra: -30°C~+70°C.
Saugos klasė: IP68, NEMA 4R.
Svoris (tik TAP): 227 g.
Matmenys TAP: 126.2x130x26.8mm
