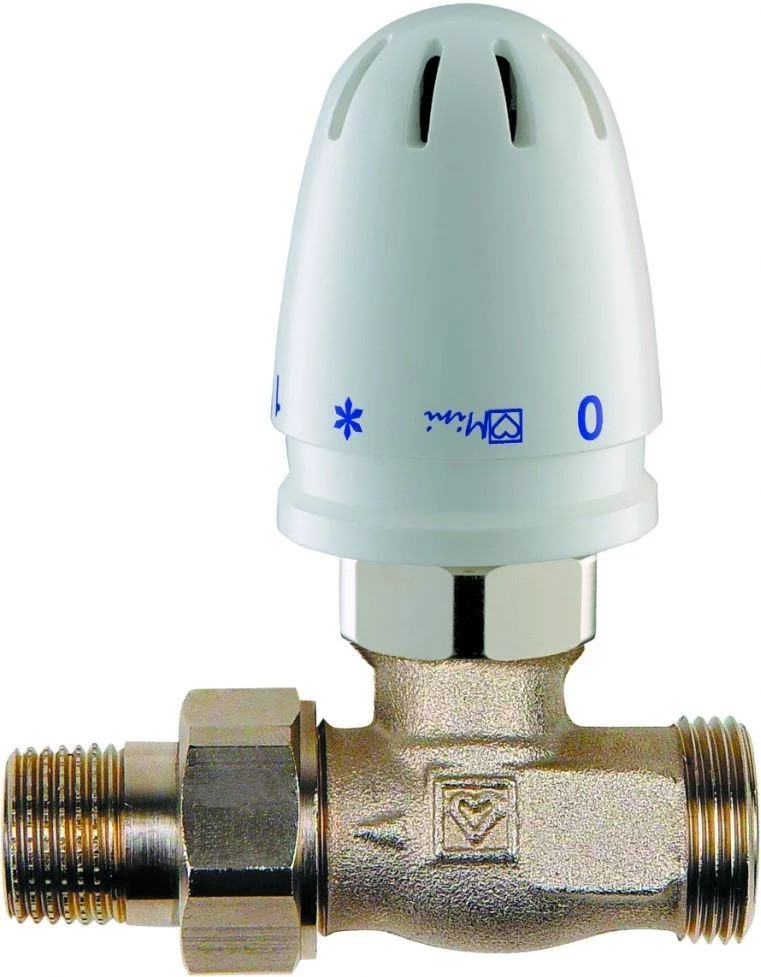

HERZ grąžos temperatūros ribotuvas yra savaime veikiantis proporcingas reguliatorius, skirtas reguliuoti vandens temperatūrai, grįžtančiai iš radiatoriaus arba grindų šildymo kontūro. Vandens temperatūra perduodama iš vožtuvo korpuso į jutiklį. Jei ant galvos nustatyta temperatūra yra žemesnė už vandens temperatūrą, reguliatorius užsidaro, o jei ji yra aukštesnė, reguliatorius atsidaro.
Montavimas:
Montuojant termostatinį vožtuvą, reikia atsižvelgti į srauto kryptį (rodyklė ant korpuso). Vožtuvas turi būti montuojamas grąžos linijoje. Nuėmus apsauginį dangtelį, temperatūros ribotuvas (galva) montuojamas su "visiškai atidarytu" nustatymu (gamyklinis nustatymas) naudojant laisvai besisukantį veržlę (SW 30). Rodyklės iškyša turi būti aiškiai matoma.
Montavimo patarimas:
Aplinkos temperatūra neturėtų viršyti nustatytos temperatūros vertės, nes tada reguliatorius būtų uždarytas ilgą laiką.
Taikymo sritis:
Vandens šildymo sistemos. Grąžos temperatūros ribotuvas naudojamas riboti grąžos temperatūrai iš radiatoriaus arba reguliuoti mažų grindų šildymo paviršių temperatūrą, taip pat deriniuose su grindų ir radiatorių šildymo sistemomis. Jei grindų šildymas prijungtas prie radiatorių sistemos, būtina sumažinti grindų šildymą aprūpinančio vandens temperatūrą, naudojant temperatūros ribotuvą, sumontuotą ant grąžos vamzdžio.
Konstrukcijos ypatybės:
Stiebų sandarinimas
Kaip stiebų sandarinimas naudojamas O žiedas, įstatytas į žalvarinį, keičiamą įrenginio eksploatavimo metu. O žiedas užtikrina ilgalaikį, be priežiūros eksploatuojamą vožtuvą ir lengvą jo bendradarbiaujančių elementų judėjimą. O žiedo keitimas aprašytas HERZ-TS-90 standarto lape.
Sėdynės sandarinimas
Toroidinė sėdynės sandarinimo tarpinė tvirtai priglunda prie vožtuvo sėdynės ir užtikrina puikias uždarymo savybes vožtuvui užsidarant. Termostatinio vožtuvo įdėklo keitimas Įdėklas gali būti keičiamas esant slėgiui naudojant HERZ-Changefix įdėklo keitimo įrankį. Naudojant įdėklo keitimo įrankį, prašome naudoti prie jo pridėtą naudojimo instrukciją.
Techniniai duomenys:
- Maksimalinė darbinė temperatūra 110 °C
- Maksimalus darbinis slėgis 10 bar
- Nustatymo diapazonas 25 - 60 °C
- Reikalingas šildymo vandens kokybė atitinkanti PN-93/C-04607 arba ÖNORM H 5195.
- Nustatymas: 1 2 3 4 5
- °C: 25 35 45 55 60
