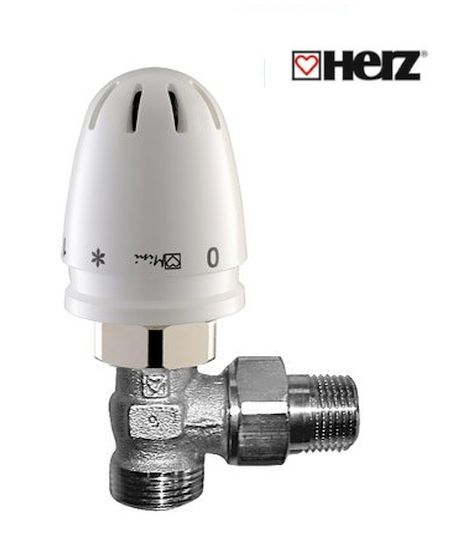

Temperatūros ribotuvas Herz Mini

Taikymas:

HERZ grįžtamosios temperatūros ribotuvas yra savaime veikiantis proporcinis reguliatorius, skirtas reguliuoti vandens temperatūrai grįžtant iš radiatoriaus arba grindų šildymo kontūro.

Vandens temperatūra perduodama iš vožtuvo korpuso į jutiklį. Jei ant galvutės nustatyta temperatūra yra žemesnė už vandens temperatūrą, reguliatorius užsidaro, o jei ji yra aukštesnė, reguliatorius atsidaro.

Montažas:

Montuodami termostatinį vožtuvą, atsižvelkite į srauto kryptį (rodyklę ant korpuso).

Vožtuvas turi būti sumontuotas grįžtamosios linijos dalyje. Nuėmę apsauginį dangtelį, temperatūros ribotuvą (galvutę) sumontuokite su nustatymu „visiškas atvėrimas“ (gamyklinis nustatymas), naudodami laisvai besisukančią veržlę (SW 30). Rodyklės iškyša turi būti aiškiai matoma.

Produkto aprašymas:

• Didžiausia eksploatacinė temperatūra 110 °C
• Didžiausias darbinis slėgis 10 bar
• Nustatymo diapazonas 25 - 60 °C
• 1 9201 00 Mini grįžtamosios temperatūros ribotuvas
• 1 7724 37 HERZ-TS-90 termostatinis vožtuvas, kampinis formos, radiatoriaus prijungimas su kūginiu sandarikliu R 1/2", vamzdžių prijungimas su išoriniu sriegiu G 3/4.
