Signalo keitiklis Genway

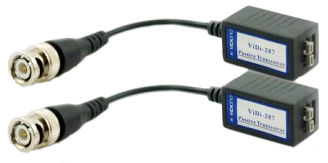

„ViDi-207“ skirtas perduoti vaizdo signalą iš vieno šaltinio naudojant vytos poros kabelį. BNC jungties įdėjimas ant kabelio leidžia išvesti signalą iš kameros į vytos poros kabelį, pvz., pakabinamose lubose. Tada pats transformatorius yra nematomas pašaliniams asmenims.
Įrenginys suderina 75Ω bendraašio kabelio varžą su simetrinės linijos varža, užtikrindamas vaizdo signalo perdavimą iki 400 m (vytos poros, 5 kategorija).

Atkreipkite dėmesį į teisingą teigiamo (+) prie (+) ir (-) prie (-) prijungimą. Atvirkštinis prijungimas iškraipytų vaizdą.

Techniniai parametrai:

diapazonas: 400 m
įvesties / išvesties įtampos diapazonas 75Ω (CVBS): 1 Vpp
slopinimas: -0,5 dB (f = 5 MHz)
vaizdo dažnių juostos plotis: nuo 0 iki 50 MHz (-3 dB)
CMRR (dB, esant 5 MHz): 50 dB
bendraašio įvesties / išvesties varža: 75Ω
įvesties / išvesties varža: 100Ω
bendraašio įvesties / išvesties jungties tipas: BNC kištukas (MALE)
simetrinio kabelio jungčių tipas: spaustukai
temperatūros diapazonas: nuo 0 iki 55º Celsijaus
kabelio ilgis: 90 mm
svoris: 21 g
