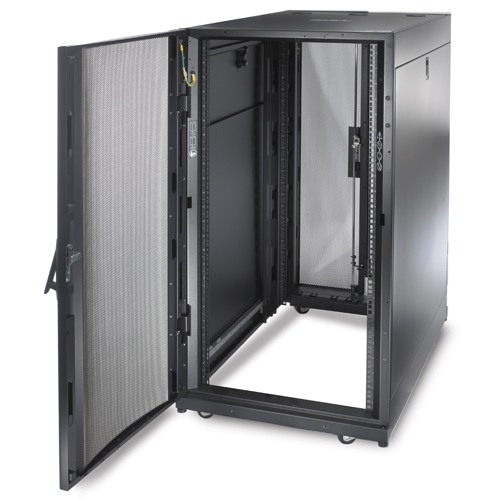

Serverių spinta APC NetShelter SX AR3104

Išbandytas rėmo dizainas, didelio storio montavimo bėgiai ir tvirti ratukai užtikrina 3000 svarų (1364 kg) statinę (lyginimo kojelės) ir 2250 svarų (1023 kg) dinaminę (ratukai) apkrovos klasę. Korpusai buvo išbandyti ir patvirtinti naudojimui kartu su tinkamais tvirtinimo aksesuarais, kad atitiktų įvairius žemės drebėjimo reikalavimus. Sužinokite daugiau apie specifinius reikalavimus apc.com svetainėje, atidarę gaminio dokumentaciją.

Stogas, šoniniai skydai, priekinės ir galinės durys yra sujungtos su korpuso rėmu. Rėme yra 8 papildomi elektros laidumo įdėklai, skirti išorinei jungčiai.

Integruotas ir reguliuojamas galinis priedų kanalas suteikia 0 U montavimo vietas įrankiais netvirtinamiems priedams. Kiekvienas kanalas turi du montavimo blokus, skirtus palaikyti iki keturių priedų kombinacijai, pavyzdžiui, PDU ir vertikaliems kabelių organizatoriams. 1070 mm (42 colių), 825 mm (32 colių) ir gili korpusai, bei tinklų korpusai yra aprūpinti dviem kanalais. 1200 mm (48 colių) giliuose korpusuose yra keturi kanalai. Kanalai yra gamykloje sumontuoti korpuso gale, bet gali būti perkeliami į kitas korpuso vietas, išilgai šoninių atramų, kad kabelių valdymo sistema būtų perkelta į vietą, kur ji yra labiausiai reikalinga.

Dalintos galinės durys pagerina prieigą prie ir aptarnavimą užpakalinei riedėjimo sėdynių įrangai. Dalintos galinės durys padeda maksimaliai padidinti grindų erdvę. Durų atidarymui už korpusų reikia tik 11 colių (279 mm) laisvos vietos.

Vertikalieji montavimo bėgiai gali būti reguliuojami 1/4 colio (6,4 mm) žingsniu, kad būtų patenkinti praktiškai bet kokie IT įrangos montavimo reikalavimai. Lengvos išlygiavimo funkcija, integruota į korpuso montavimo bėgį ir šoninę atramą, leidžia greitai patikrinti išlygiavimą be jokių įrankių. U pozicijos yra sunumeruotos priekyje ir gale, kad būtų galima greitai įrengti įrangą.

Korpuso ATO (Assemble-to-Order) parinktys suteikia korpuso klientams individualizavimo lygį, kuris viršija standartinius korpuso modelius. Ši individualizacija apsiriboja paties korpuso surinkimu ir neapima papildomų prie korpuso prijungtų komponentų. Pavyzdžiui, korpusas gali būti surenkamas be šonų, durų arba be šonų ir durų. Patikrinkite apc.com, kad gautumėte informacijos apie korpuso dydžio variantus ir prieinamumą.

Korpusai su smūgiams atspariu pakavimu yra standartiniai korpusai, kurių pakavimo dizainas ir korpuso surinkimas numato korpusų siuntimą su viduje sumontuota įranga. Turėdami didelę patirtį dirbdami su pirmaujančiais IT gamintojais, ir neseniai gavę Cisco® sertifikatą dėl Cisco Unified Computing Systems (UCS) iš anksto sumontuotų riedėjimo sėdynių siuntimo. Patikrinkite apc.com, kad gautumėte informacijos apie korpuso dydžio variantus ir prieinamumą.

Korpusai apima iš anksto sumontuotą jungiamųjų elementų tvirtinimą, skirtą korpusų sujungimui į eilę ir korpusų stabilumo didinimui. Iš anksto sumontuotas jungiamųjų elementų tvirtinimas apima skylutes jungimui su gretimais korpusais 600 mm arba 24 colių atstumu, priklausomai nuo grindų išdėstymo.

Korpusai yra standartiškai tiekiami su lyginimo kojelėmis ir ratukais. Lyginimo kojelės gali būti greitai reguliuojamos naudojant atsuktuvą arba grąžtą, todėl nereikia naudoti veržliarakčio iš apačios.

Didelės kabelių prieigos angos stoge suteikia prieigą prie kabelių iš viršaus. Apatinis dizainas leidžia nevaržomai prieiti prie kabelių per pakeltą grindų dangą. Stoge yra angos su iš anksto sumontuotais šepečių juostelėmis vietose, nukreiptose į korpuso priekį, kad būtų galima praleisti duomenų kabelius ir būtų užtikrintas oro sulaikymas.

Visi korpusai yra standartinis komplektas, kuriame yra riestvarų maišelis, kuriame yra tvirtinimo detalės IT įrangos montavimui ir įrankiai paprastam korpuso reguliavimui.

Stogas gali būti nuimamas naudojant paprastus „traukti ir laikyti“ vyrius, kad būtų galima patekti į vidų montuojant įrangą arba netgi tada, kai kabeliai jau yra sumontuoti ir nukreipti per kabelių angas. Po nuėmimo stogas yra apverčiamas, kad būtų galima pertvarkyti didesnes kabelių angas maitinimo paskirstymo kištukinėms jungtims ir jungtims.

Pusės aukščio greito išlaisvinimo šoniniai skydai sumažina dydį ir svorį, kad būtų lengviau tvarkyti ir prieiti prie įrangos. Šoniniai skydai yra užrakinami vienu raktu su durelėmis. Dabar yra galimi šoninių skydelių variantai, integruoti su praėjimo angomis ir šepečiais, skirti kabelių nukreipimui į gretimus riedėjimo sėdynių stulpelius, tuo pačiu metu išlaikant tinkamą oro srautą.

Įrangos montavimo bėgiai turi 0 U montavimo angas šalia EIA 19 colių montavimo erdvės, kurios leidžia montuoti duomenų paskirstymo kabelių (DDC) pleistrų sistemas, neimant svarbių įrangos U vietos. AV ir tinklų korpusų konstrukcijose nėra vietų DDC kabeliais integruoti. Kiti 1U, 2U ir galinio korpuso 0 U variantai yra prieinami šiems korpusams.

Integruotos akies varžto angos korpuso rėmo viršuje leidžia pakelti korpusą judėjimui ir korpuso išdėstymui naudojant akies varžto kėlimo mechanizmus. Išsamią informaciją apie akies varžto reikalavimus ir korpuso svorio apribojimus rasite korpuso naudotojo dokumentacijoje.

Priekines duris galima perkelti į priešingą pusę arba pakeisti galinėmis durimis. Durys lengvai nuimamos naudojant paprastą nuimamą dizainą.

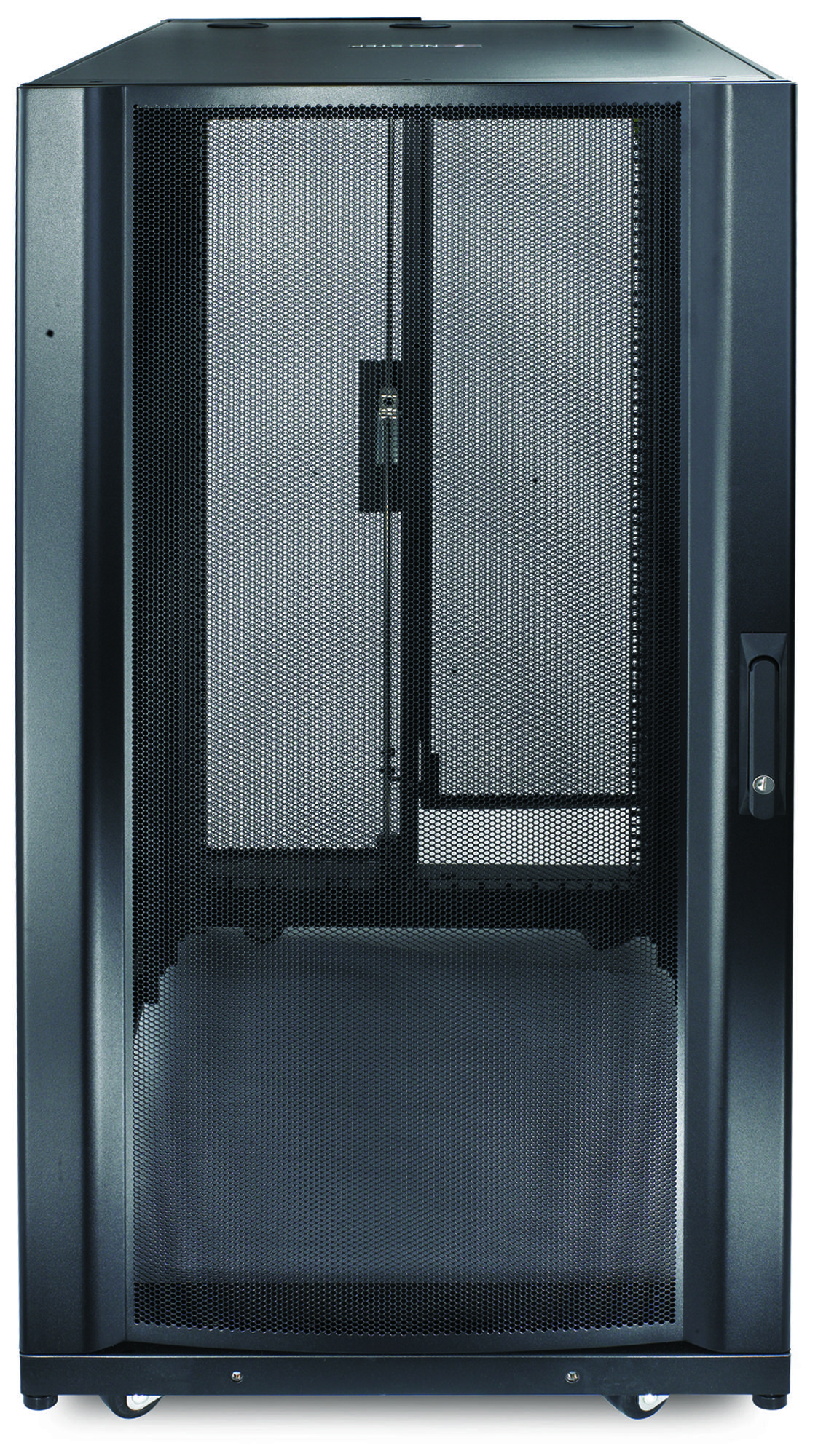

Perforuotos priekinės ir galinės durys užtikrina pakankamą ventiliaciją serveriams ir tinklų įrangai. Priekinių durų perforuotos vietos yra optimizuotos su išlenktu profiliu, kad būtų didesnis paviršiaus plotas ir leistų daugiau perforavimo danga ir didesnis perforavimo įvertinimas.

Nereikia valandų praleisti pasirinkdami ir sudarydami dešimtis dalių numerių, kad sukurtumėte vieną korpusą. Schneider Electric padarė tai lengva, tvarkydamas detales ir teikdamas pilnus korpusus su vienu dalių numeriu.

Schneider Electric aušinimo, maitinimo paskirstymo ir kabelių valdymo produktai puikiai veikia kartu su IT korpusais, kad būtų užtikrinta visa infrastruktūros palaikymo sistema.

Neutralaus tiekėjo montavimas, užtikrinantis suderinamumą su visa įranga, atitinkančia EIA-310 standartą. „Tinka kaip pirštinė“ pinigų grąžinimo garantija suteikia ramybę, kad visa jūsų įranga, atitinkanti EIA-310-E standartą, fiziškai tilps į NetShelter.

NetShelter SX korpusai yra optimizuoti naudojimui su didelės talpos kabelių valdymo sistemomis, kurios pritvirtinamos prie įrangos montavimo bėgių korpuso viduje, išsirikiavusios su įrangos montavimo U vietomis ir suteikiančios kanalus kabelių maršrutavimui ir valdymui.

Suderinama su įvairiais Schneider Electric rėmų priedų produktais, kad būtų galima sukurti visą rėmų sistemą. Konfigūruokite rėmų sprendimus naudodamiesi pramonės pirmaujančiu Schneider Electric Design Portal - „Small IT Solution Designer“ konfiguravimo įrankiu, kuriame yra produkto suderinamumo patikrinimas ir naudingas trečiųjų šalių įrangos katalogas, kad padėtų vizualizuoti jūsų idealų rėmų sprendimą.
