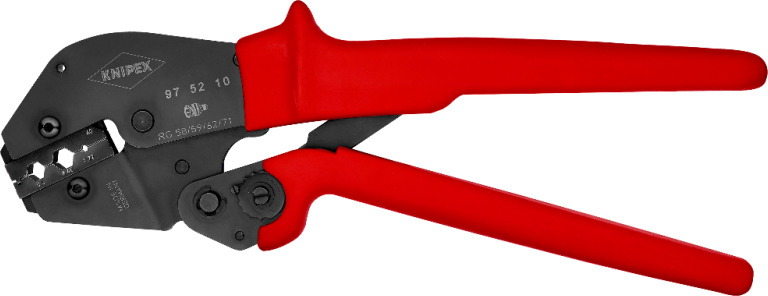

Presavimo replės elektros instaliacijai Knipex 97 52 10, 250 mm

• Be laidų litavimui elektriniams jungtims
• Išmanusis svirties perdavimas sumažina rankos jėgą iki 30% palyginti su įprastais presavimo replėmis
• Nuosekliai aukšta presavimo kokybė dėl tikslių matricų ir užrakto mechanizmo (atrakinama)
• Įrankiai buvo tiksliai sureguliuoti (sukalibruoti) gamykloje
• Dviejų rankų veikimas, skirtas lengvam didelių laidų skersmenų presavimui
• Lengvas valdymas dėl gerai subalansuoto svorio centro, pasvirusios galvos ir ergonomiškai suformuotų rankenų
• Presavimo matrica nėra keičiamą

Intuityviai pasiekite profesionalius presavimo rezultatus

Jungčių presavimas ryšio elektronikoje turi būti išmoktas, kad būtų sukurti mechaniškai patikimi ir be elektros trukdžių jungtys. Taip pat jums reikalingi įrankiai, kurie būtų labai tiksliai pritaikyti jungčiai ir koaksialiniam kabeliui, kad būtų galima gauti geros kokybės presavimo jungtį, kurioje laidininkas būtų presuotas su centriniu kontaktu, o kabelis būtų presuotas su jungtimi, naudojant jungties apvalkalo pynę, saugiai elektros požiūriu ir mechaniškai. Kita vertus, naudojant „Knipex 97 52 10“ presavimo replės nereikia jokių išankstinių žinių, nes vartotojui suteikiamas įrankis, kuris intuityviai padeda jam viską padaryti teisingai. BNC ir TNC COAX jungtys patikimai presuojamos prie centrinio laidininko ir pynės tiksliai apdirbtuose presavimo profiliuose. Integruotas užraktas užtikrina, kad replės atsidaro tik tada, kai pasiekiamas optimalus presavimo slėgis. Presavimo slėgis kalibruojamas gamykloje ir gali būti reguliuojamas; integruotas užraktas, esant reikalui, gali būti atlaisvintas.

30 % mažiau pastangų – sverto principas naudojamas du kartus

Dėl sverto principo dvigubo naudojimo reikia iki 30 % mažiau pastangų, palyginti su tradicinėmis presavimo replėmis. „Knipex 97 52 10“ rankenų ilgis sudaro ilgą svertą ir užtikrina pakankamai vietos dviejų rankų operacijai. Presavimo replėse taip pat integruotas specialus svertas, kad vartotojas galėtų sukurti tvirtas jungtis iš RG 58 / 59 / 62 / 71 / 223 koaksialinių kabelių ir BNC bei TNC COAX jungčių, praleisdamas minimaliai laiko ir pastangų.

Taip tai daroma: trys rankų judesiai, kad būtų sukurta profesionali presavimo jungtis

Kai apgaubtas presavimo apvalkalas yra stumiamas per dviem etapais nuvalytas koaksialinis kabelis, centrinis kontaktinis kaištis BNC arba TNC COAX jungties įkišamas į mažiausią presavimo matrica. Apatinė rankena traukiama dviem pirštais, kol abu žandikauliai guli ant presuojamo centrinio kontaktinio kaiščio, taip laikant jį presavimo profilyje. Įkišus paruošto koaksialinio kabelio kabelio šerdį (centrinį kontaktą), atliekamas presavimo veiksmas centriniam kontaktui. Tada jungtis nukreipiama per centrinį kontaktą ir stumiama tiek, kiek įmanoma link vidinio laidininko izoliacijos žingsnio, prispaudžiant prie kabelio galo.

Tada ekrano pynė šukuojama į priekį per jungties mova ir apgaubtas presavimo apvalkalas stumiamas į priekį per ekrano pynę, kol atsiduria prie jungties korpuso.

Tada sukuriamas jungtis, kuris yra be elektros trukdžių ir yra mechaniškai patikimas, presuojant apgaubtą presavimo apvalkalą prie jungties ir kabelio šešiakampiu profilyje, kuris tinka jungties.

Aukšti KNIPEX kokybės standartai ir medžiagų pasirinkimas iš aukštos kokybės chromo vanadžio elektrinio plieno užtikrina, kad visos reikalingos aukštos kokybės įrankio savybės išliks ilgą laiką.
