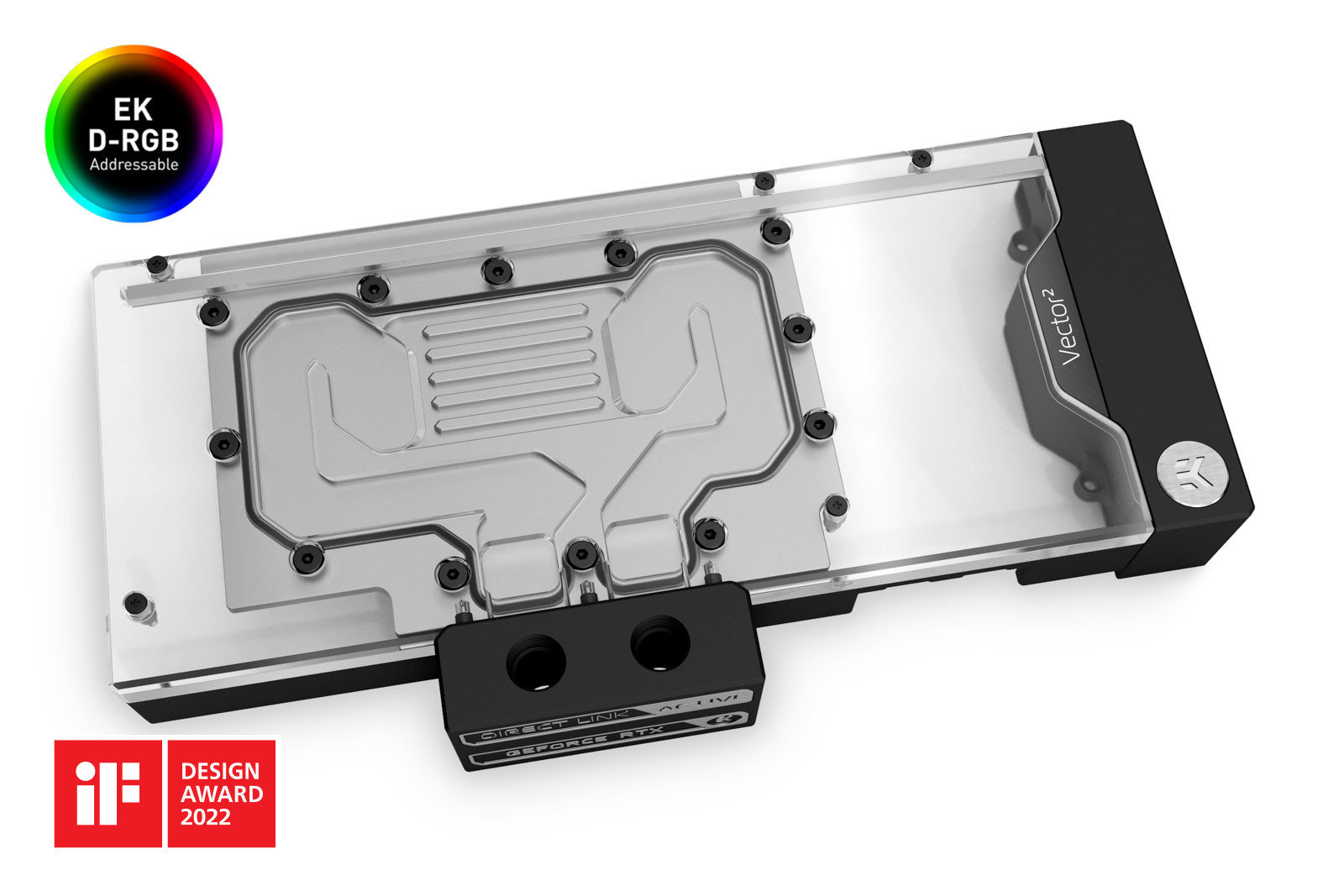

PANELĖ EK WATER BLOCKS EK-QUANTUM VECTOR² RE RTX 3080/90 ABP D-RGB - NICKEL + ACRYL
Šį gaminį galima montuoti tik su EK-Quantum Vector² RE RTX 3080/90 D-RGB – Nickel + Plexi
EK-Quantum Vector² RE RTX 3080/90 ABP D-RGB - Nickel + Plexi – tai aktyvus Backplate priedas, skirtas EK-Quantum Vector² RE RTX 3080/90 D-RGB – Nickel + Plexi GPU vandens blokui. Jis skirtas aktyviai aušinti referencinių GeForce RTX™ 3080, 3080 Ti ir 3090 RE GPU galinę dalį. Kaip ir vandens bloko atveju, patobulinus aktyvią nugarėlę, visas korpusas išlieka visiškai atitinkantis EK-Matrix7 reikalavimus visose ašyse. Tai užtikrina lengvą integravimą ir suderinimą su visais kitais EK-Matrix7 gaminiais. Norintiems tiksliai nustatyti šio vandens bloko suderinamumą, rekomenduojame naudotis EK Cooling Configurator (EK aušinimo konfigūratoriumi).
EK-Quantum Vector² RE RTX 3080/90 Active Backplate
EK-Quantum Vector² RE RTX 3080/90 ABP yra su nauju gnybtu, kuris pakeičia standartinį gnybtą, gaunamą su Vector² vandens bloku, ir sujungia vandens bloką bei Vector Active Backplate į vieną bloką. Tokiu būdu visam korpusui reikia tik vieno įvado ir vieno išvado, todėl nebereikia papildomų vamzdelių ir sumažėja netvarkos. Tai geriausias estetinis ir našumo sprendimas, kuriame jūsų GPU atsiduria tarp dviejų vandens blokų, leidžiančių maksimaliai aušinti.
Ką jis aušina?
Vector² Active Backplate tiesiogiai aušina spausdintinės plokštės karštuosius taškus, esančius GPU branduolio ir VRM (įtampos reguliavimo modulio) galinėje pusėje. Modelyje RTX 3090 aušinama galinėje pusėje esanti VRAM, o RTX 3080 aušinama PCB plokštė, esanti aplink priekyje sumontuotą VRAM. Aušinimo skystis nukreipiamas per visas šias kritines sritis.
Novatoriškas ir pažangus tiesioginio ryšio srauto sprendimas leidžia tiek nuosekliąsias, tiek lygiagrečiąsias jungtis
Šiose naujosiose Vector² Active galinėse plokštėse įdiegtas Direct Link srauto sprendimas – pirmasis kelių blokų sprendimas, kuriame įgyvendintas įprastas 4 prievadų gnybtų išdėstymas. Tai leidžia atlikti nuosekliąsias ir lygiagrečias jungtis iš gretimų arba priešingų bloko pusių. Tai tapo įmanoma įdėjus apdirbtą žalvarinį įdėklą, kuris įstrižai sujungia vandens bloką tiesiogiai su aktyviąja galine plokštele acetalio terminalo viduje. Tiesioginė jungtis neįkainojama, kai ABP jungiamas su standartine paskirstymo plokšte arba vertikaliu GPU laikikliu.
Paslėpti gnybtų varžtai, užtikrinantys aukščiausią estetiką
Terminalo varžtams paslėpti naudojami taktiliniai magnetiniai dangteliai, kurie leidžia pasukti žymėjimą, kai GPU yra apverstas korpuse.
CNC apdirbimas ir aukščiausios kokybės medžiagos
Aktyviosios nugarėlės pagrindas yra CNC apdirbtas iš nikeliu padengto elektrolitinio vario, o jos viršus – iš į stiklą panašaus lieto akrilo. Prie kiekvienos aktyviosios plokštės pridedamas juodai anoduoto aliuminio šoninis dangtelis, kuris paslepia visą spausdintinę plokštę ir sukuria vientisą korpusą.
EK-Quantum Vector² RE RTX 3080/90 ABP D-RGB D-RGB apšvietimas
D-RGB šviesos diodų apšvietimas išdėstytas ant ilgiausios vandens bloko briaunos, kad būtų užtikrintas geresnis tolygumas ir ryškumas. PCB ir diodai paslėpti švariame aliuminio ekstruzijoje. Individualiai adresuojamas RGB šviesos diodas suderinamas su visų pagrindinių pagrindinių plokščių gamintojų populiariomis RGB sinchronizavimo technologijomis. Ant 3 kontaktų D-RGB LED jungties esančią rodyklės žymę reikia sulygiuoti su +5V žyme ant D-RGB (adresuojamos) antraštės.
Įspėjimas
-
EK garantuoja suderinamumą tik su pridedamomis EK prekės ženklo šiluminėmis pagalvėlėmis. Montavimo procesas, aušinimo našumas ir bloko kontaktai išbandyti tik su EK prekės ženklo terminiais padėkliukais.
-
Nurodyti šiluminių trinkelių storiai taikomi tik EK šiluminėms trinkelėms, kurios įtrauktos į pakuotę.
-
EK negarantuoja suderinamumo su alternatyviomis šiluminių sąsajų medžiagos alternatyvomis.
-
Tinkamam veikimui užtikrinti reikalingas EK-Quantum Vector² RE RTX 3080/90 D-RGB - Nickel + Plexi. Šio bloko variantas Nickel + Acetal nėra suderinamas dėl šviesos diodų diegimo.
Pridedama:
-
EK-Quantum Vector² RE RTX 3080/90 ABP D-RGB – Nickel + Plexi.
- Reikalingi montavimo varžtai, veržlės ir poveržlės.
-
EK-Loop Multi Allen Key (6 mm, 8 mm, 9 mm).
- Šiluminės pagalvėlės.
Techninė specifikacija:
- Matmenys: 268 x 134 x 41 mm
-
D-RGB šviesos diodų skaičius: 14
-
D-RGB kabelio ilgis: 50 cm
-
D-RGB jungtis 3 kontaktų 5V skaitmeninė LED galvutė (kontaktų išdėstymas – +5V | skaitmeninis | blokuotas | įžeminimas).
