Prekės informacija

Bendrosios charakteristikos

Prekės tipas
Pagrindinės plokštės

Prekės ženklas
MSI
Modelis

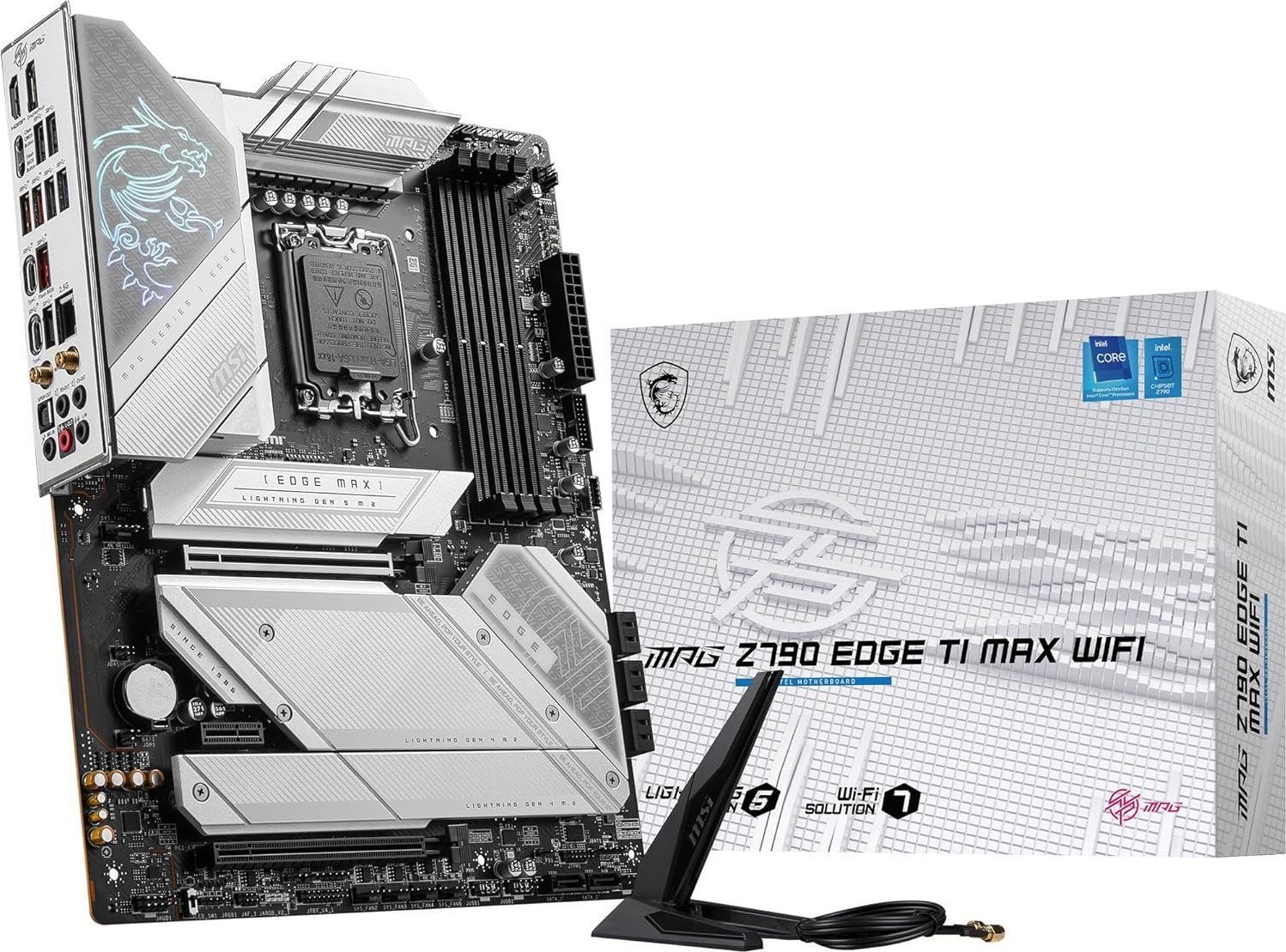

MPG Z790 EDGE TI MAX WIFI
Lustas (chipset)
Intel® Z790

Pagrindinės plokštės matmenys

Ilgis
243.84 mm

Plotis
304.80 mm
Plokštės dydis
ATX

Procesorius

Procesoriaus tipas
Intel

Procesoriaus lizdo tipas
LGA 1700
Procesoriaus lizdų skaičius
1

Operatyvioji atmintis

Operatyviosios atminties lizdų kiekis
4

Operatyviosios atminties tipas
DDR5
Maksimalus operatyviosios atminties kiekis (RAM)
192 GB
Operatyviosios atminties taktinis dažnis
4800 MHz, 5000 MHz, 5400 MHz, 5600 MHz, 5800 MHz (O.C.), 6000 MHz (O.C.), 6200 MHz (O.C.), 6400 MHz (O.C.), 6600 MHz (O.C.), 6800 MHz (O.C.), 7000 MHz (O.C.), 7200 MHz (O.C.), 7400 MHz (O.C.), 7600 MHz (O.C.), 7800 MHz (O.C.)

Garsas, vaizdas ir tinklo plokštė

Vaizdo plokštės modelis
Intel

Garso plokštės modelis
Realtek ALC4080
Tinklo plokštė
10/100/1000/2500, Wi-Fi 6 (802.11ax)
AMD CrossFire
Ne
nVidia SLI
Ne

Kietojo disko ir optinių įrenginių pajungimas

SATA 3 jungtys
8

M.2 lizdų skaičius
5

Išplėtimo lizdai

PCI Express 1X jungtys
1

PCI Express 16X jungtys
2
PCI Express 8X jungtys
0
PCI jungtys
0

Galimos galinės dalies jungtys

USB 2.0 jungčių skaičius
4

USB 3.x jungčių skaičius
13
Ethernet LAN (RJ-45) lizdas
Taip
D-Sub jungtys
0
DVI jungtys
0
HDMI lizdų skaičius
1
DisplayPort jungtys
1
PS/2 jungtys
0

Papildomai

Garantija
24 mėn

Prekės atspalvis gali skirtis nuo matomo nuotraukoje.

M.2 ĮRENGIMAS BE ĮRANKIŲ
Pirmasis pramoninis magnetinis su patentuota be varžtų M.2 Shield Frozr & EZ M.2 Clip, užtikrinantis lengviausią M.2 įrengimą.

Apsauga
Išplėstas aušintuvas
Išplėstas aušintuvas padidina šilumos išsklaidymo paviršių, užtikrindamas, kad net aukščiausios klasės procesoriai veiktų visu greičiu.

Tiesioginio kontakto šilumos vamzdis
Prijungia du MOS aušintuvus, kad padidintų šilumos išsklaidymo paviršių.

M.2 Shield Frozr
Saugo M.2 SSD diskus ir neleidžia jiems veikti lėčiau, todėl jie veikia greičiau.

7W/mK šiluminis pagalvėlė
Aukštos kokybės 7W/mK MOSFET šiluminės pagalvėlės ir papildomos droselės šiluminės pagalvėlės užtikrina, kad visi branduoliai veiktų dideliu našumu.

Patobulintas M.2 šiluminis
Dvipusis M.2 Shield Frozr ir išplėstas aušintuvo dizainas saugo PCIe 5.0 M.2 SSD diskus ir neleidžia jiems veikti lėčiau.

Išplėstas PCH aušintuvas
Išplėstas aušintuvo dizainas sumažina dulkes ir triukšmą, taip pat išlaiko aukštą šilumos išsklaidymo efektyvumą.

DIY 2.0 – INTEGRAVIMAS Į SISTEMOS Aplinką
Prisijunkite ir sinchronizuokite su MSI aušintuvais ir korpusais, turinčiais strategiškai išdėstytas kontaktinių galvučių vietas, įskaitant skirtą siurblio-ventiliatoriaus kontaktinę galvutę.

GALINIAM SISTEMOS VENTILIATORIUI
OPTIMIZUOTAS VANDENS AUKŠTINIMUI
Sukurtas palaikyti populiariausius „viss viename“ ir pritaikytus vandens aušinimo sprendimus rinkoje. Skirtą vandens siurblio PIN kontaktinę galvutę palaiko iki 3 amperų, suteikiant jums visišką kontrolę vandens siurblio greičiui. Aiškiai pažymėta „draudžiamoji zona“ leidžia lengvai ir saugiai įdiegti ir puikiai tilpti.

16 Fazių veidrodinis maitinimo išdėstymas
Atlaisvinkite ir išlaikykite maksimalų našumą su aukščiausios klasės VRM dizainu, pagamintu su 16 fazių veidrodiniu maitinimo išdėstymu su 90A SPS. Sujungus du maitinimo jungtis ir „Power Stage“, MPG Z790 EDGE TI MAX WIFI yra pasiruošęs aukščiausios klasės procesorių iššūkiams.

AUX
MAITINIMAS
OPTIMIZUOTAS PCB SPRENDIMAS
PCB dizainas buvo optimizuotas didesniam pralaidumui ir greitesniam perdavimo greičiui, o tai taip pat naudinga patikimai grandinės perdavimui.

2oz storintas varinis kietųjų kaiščių dizainas
Visi MSI pagrindinių plokščių 4-pin, 8-pin ir 24-pin maitinimo jungtys yra suprojektuotos su kietaisiais kaiščiais. Kietasis kaiščių dizainas leidžia stabiliau perduoti 12V maitinimą į procesorių net apdorojant didelę srovės apkrovą.

Kietųjų kaiščių maitinimo jungties privalumai

Pagerinta stabilumas: didesnis kontaktinis plotas padidina stabilumą maitinimo perdavimo metu.
Mažas impedansas: kieti kaiščiai pasižymi mažu impedansu, leidžiančiu efektyviai tekėti srovei.
Didelis patvarumas: kietojo kaiščio dizainas užtikrina didelį patvarumą, atlaikydamas sudėtingas sąlygas.

Tinka didelės srovės programoms.
Nerūdijančio plieno IO skydas, atsparus korozijai
Papildomas kempinės medžiagos sluoksnis kartu su korozijai atspariu IO skydu padeda pagerinti statinę elektrą ir sumažinti sistemos elektromagnetinių spindulių triukšmą, taip pat yra daug patvaresnis nei tradiciniai IO skydai.
* Aukščiau esantis vaizdas yra iliustratyvi nuoroda. Daugiau informacijos rasite specifikacijų puslapiuose.

Maitinimo fazių įžeminimo struktūra
Maitinimo fazių įžeminimo struktūra yra MSI išskirtinis dizainas. Šis patentuotas dizainas leidžia slopinti elektromagnitinius trukdžius (EMI), kuriuos sukuria maitinimo fazės, ir padeda efektyviai išsklaidyti šilumą į varinę plokštę, turinčią įžeminimo savybes.

Apsauga nuo perkrovos
MSI pagrindinės plokštės prioritetą skiria saugai, integruodamos apsaugą nuo perkrovos (OCP), užtikrindamos, kad svarbūs komponentai, tokie kaip USB jungtys, DDR atmintis, PWM IC ir CPU, būtų apsaugoti nuo per didelės srovės. Šis proaktyvus gynybos mechanizmas sumažina žalos ar gedimo riziką dėl elektros srovės perkrovos, skatinant ilgalaikę sistemos stabilumą. Šis įsipareigojimas apsaugoti jūsų aparatūrą pabrėžia MSI pasiryžimą gaminti pagrindines plokštes, kurių prioritetas yra patvarumas ir stabilumas.

CPU / PWM IC
DDR atminties lizdai
Galiniai ir priekiniai USB portai
Perekliūčių įtampos slopintuvų (TVS)
Perekliūčių įtampos slopintuvų (TVS) yra saugos prietaisai, naudojami apsaugai nuo per didelės įtampos. Visi MSI pagrindinių plokščių modeliai yra aprūpinti TVS. Kai įtampa nenormaliai pakyla, TVS perjungia iš didelės varžos būsenos į mažos varžos būseną, nukreipdamas per didelę įtampą į žemę. Tai padeda išvengti grandinės pažeidimų, kuriuos sukelia aukšta įtampa.

BIOS ir programinė įranga
Lightning Gen 5 PCI-e su plieno šarvais
