NAS korpusas QNAP

TL SATA JBOD palaiko kelių juostų SATA 6 Gb/s perdavimą, o kiekviena SATA juosta tiesiogiai jungiasi prie vieno SATA disko, kad padidintų našumą. Naudodamas 1-1 didelės spartos kanalą, TL SATA JBOD užtikrina puikų perdavimo našumą.

Pastaba: SFF prievadų ir diskų įlankų tvarka: SFF 1 prievadas prie HDD 1–4 įlankos, SFF 2 prievadas prie HDD 5–8 įlankos, SFF 3 prievadas prie HDD 9–12 įlankos, SFF 4 prievadas prie SDD 1–4 įlankos (TL-D1600S)

TL-R400S suteikia programinės įrangos kontroliuojamą saugyklos konfigūraciją, kad būtų užtikrintas didesnis valdymo lankstumas. Galite konfigūruoti RAID ir stebėti JBOD korpuso ir disko būseną naudodami „Storage & Snapshots“, kai prijungtas prie QTS arba „QuTS hero“ NAS serverio, arba naudodami QNAP JBOD tvarkyklės įrankį, kai prijungtas prie kompiuterio.

Naudodami „Storage & Snapshots Manager“ QTS arba „QuTS hero“ sistemoje, galite konfigūruoti TL-R400S kaip QNAP NAS serverio saugyklos korpusą. NAS išplėtimo saugyklos režimas palaiko įvairias NAS funkcijas, įskaitant saugyklos telkinius ir momentines nuotraukas. Naudodami TL-R400S galite lengvai išplėsti saugyklos talpą.

• QNAP JBOD tvarkyklė yra darbalaukio įrankis, skirtas TL-R400S stebėjimui „Windows®“ ir „Ubuntu®“ kompiuteriuose. Galite greitai gauti diskų būsenas, JBOD informaciją ir būseną, peržiūrėti ventiliatoriaus sukimosi greitį ir patikrinti, ar nėra programinės įrangos atnaujinimų.

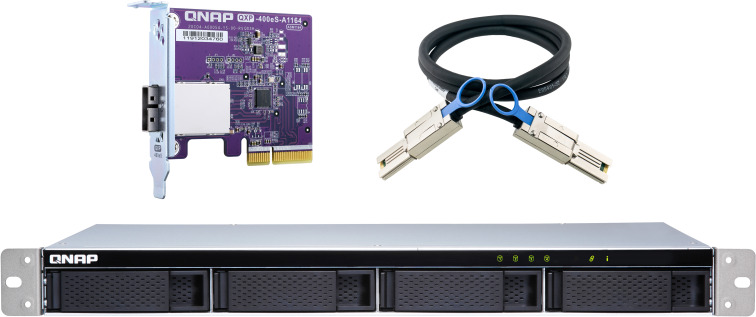

Galite prijungti TL-R400S prie „Windows®“ ir „Ubuntu®“ kompiuterių bei serverių naudodami didelės spartos SFF-8088 (arba SFF-8644) kabelį ir naudoti integruotą įrankį RAID konfigūracijai valdyti.

Pastaba:
1. QXP serijos PCIe kortelės nepalaiko „Mac Pro“.
2. Jei diegiant QXP PCIe korteles pagrindiniame kompiuteryje įvyksta netikėtų paleidimo klaidų, kreipkitės į pagrindinio kompiuterio gamintoją ir pasiteiraukite apie naujus BIOS atnaujinimus. Arba galite pabandyti išjungti paleidimą iš PCIe lizdo funkcijos arba išjungti išorinės grafikos plokštės parinktį.

• 1 metro (3,28 pėdos) SFF-8644–SFF-8088 kabelis

  • QXP-1600eS PCIe SATA kortelei
  • Palaiko SATA 6 Gb/s ir SAS 6 Gb/s
  • Suderinamas su trečiųjų šalių SAS 6 Gb/s JBOD gaminiais
  Užsakymo numeris: CAB-SAS10M-8644-8088

• 1 metro (3,28 pėdos) SFF-8088–SFF-8088 kabelis

  • QXP-400eS-A1164 ir QXP-800eS-A1164 PCIe SATA kortelėms
  • Palaiko SATA 6 Gb/s ir SAS 6 Gb/s
  • Suderinamas su trečiųjų šalių SAS 6 Gb/s JBOD gaminiais
  * Užsakymo numeris: CAB-SAS10M-8088

TL-R400S atitinka daugelį namų ir biuro saugyklos išplėtimo reikalavimų. Žemiau pateikiamas galimų naudojimo atvejų sąrašas:

TL-R400S suteikia vartotojams alternatyvų būdą išplėsti NAS serverio saugyklos talpą. Prijungę TL-R400S prie savo NAS serverio ir naudodami „Storage & Snapshots Manager“ QTS arba „QuTS hero“ sistemoje, vartotojai gali lengvai konfigūruoti ir valdyti savo saugyklos išplėtimą. TL-R400S palaiko įvairias QNAP NAS saugyklos ir failų valdymo funkcijas, leidžiančias vartotojams kurti saugyklos telkinius, rasti failus naudojant „Qsirch“ ir tvarkyti failus naudojant „Qfiling“.

Pastaba:
1. TL-R400S nepalaiko QNAP NAS modelių, kurių negalima atnaujinti į QTS 4.4.2 (arba naujesnę versiją), ir šių NAS modelių: TS-128, TS-228, TS-131, TS-231, TS-431, TS-431U.
2. Diskus galima perkelti tik iš vieno TL USB JBOD į kitą TL USB JBOD. Failai ir duomenys, saugomi diskuose, kurie buvo perkelti į kitus JBOD įrenginius arba iš jų, nebus atpažinti.

Galite naudoti TL-R400S, kad išplėstumėte NAS serverio saugyklą. Galite pasirinkti diskus, kad sukurtumėte saugyklos telkinius NAS serverio talpai išplėsti, arba galite laikyti kiekvieną diską kaip atskirą išorinę saugyklą ir naudoti jį kaip keičiamąjį diską, kad būtų užtikrintas didesnis lankstumas. Nepriklausomai nuo naudojamo režimo, visada galite naudoti „Storage & Snapshots Manager“ QTS arba „QuTS hero“ sistemoje, kad nustatytumėte ir valdytumėte TL-R400S, ir naudoti standžiojo disko S.M.A.R.T. ir pranešimų centrą, kad bet kada ir bet kur patikrintumėte disko būseną.

• 1 režimas: išplėskite NAS serverio talpą naudodami saugyklos telkinio režimą

  Galite naudoti „Storage & Snapshots Manager“ QTS arba „QuTS hero“ sistemoje, kad konfigūruotumėte TL-R400S RAID saugyklos telkinį ir išplėstumėte NAS serverio talpą.
  Pastaba: TL-R400S galima naudoti tik kaip atskirą saugyklos telpinį arba tomą NAS serveryje. Jo saugyklos telkinio arba tomo negalima sujungti su prijungtu NAS serveriu. NAS programų negalima įdiegti TL-R400S.

• 2 režimas: išplėskite NAS serverį naudodami išorinės saugyklos režimą

  Galite laikyti kiekvieną TL-R400S diską kaip atskirą saugyklos vietą ir išplėsti NAS serverio talpą. Pavyzdžiui, 8 įlankų NAS serveryje bus rodoma 8 nepriklausomi išoriniai diskai.
  Pastaba: TL-R400S palaiko kelis diskų formatus, įskaitant NTFS („Windows“), HFS + („Mac“), EXT4 („Ubuntu“ arba QNAP NAS), exFAT („Windows“, „Mac“, „Ubuntu“ ir QNAP NAS) ir kt.

Galite naudoti TL-R400S su „Windows®“ ir „Ubuntu®“ kompiuteriais ir serveriais, kad išplėstumėte saugyklos vietą. Galite nustatyti TL-R400S RAID konfigūraciją, kad dar labiau padidintumėte duomenų apsaugą. Be to, taip pat galite naudoti vieno disko režimą ir formatuoti naudojant exFAT failų sistemą, kad būtų patogiau pasiekti ir bendrinti failus tarp „Windows®“ ir „Ubuntu®“ kompiuterių.

Pastaba:
1. QNAP JBOD tvarkyklė palaiko „Windows 8“ (arba naujesnes versijas), „Windows Server 2012 R2“ (arba naujesnes versijas), „Ubuntu 18.04“ (arba naujesnes versijas).
2. Kadangi „Windows®“ ir „Ubuntu®“ operacinės sistemos yra nesuderinamos, TL-R400S nepalaiko kelių platformų bendrinimo nustatę RAID konfigūraciją.

• 1 režimas: RAID konfigūracijos režimas

  Galite gauti duomenų apsaugą kurdami programinės įrangos RAID 0, RAID 1 ir RAID 5 tomą naudodami savo „Windows®“ ir „Ubuntu®“ kompiuterių integruotą įrankį ir naudodami QNAP JBOD tvarkyklę stebėdami TL-R400S būsenos informaciją.

• 2 režimas: vieno disko režimas

  Galite formatuoti standžiuosius diskus naudodami exFAT failų sistemą, tuo pačiu pasiekdami ir bendrindami failus tarp „Windows®“ ir „Ubuntu®“ kompiuterių.
  Pastaba: jūsų QNAP NAS serveris taip pat gali naudoti exFAT failų sistemą, jei įsigysite exFAT tvarkyklės licenciją iš QNAP programinės įrangos parduotuvės.

Galite įdiegti trečiųjų šalių aparatinės įrangos RAID korteles savo TL-R400S, kad užtikrintumėte išplėstinę aparatinės įrangos RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 ir RAID 60 apsaugą, ir naudoti „Windows®“ įrankio programinę įrangą TL-R400S valdymui.

Pastaba: trečiosios šalies aparatinės įrangos RAID kortelės negalima naudoti vienu metu su QNAP JBOD tvarkykle ir QXP serijos PCIe kortelėmis.

TL-R400S pasižymi SFF-8088 (arba SFF-8644) ryšiu ir keliomis SATA 6 Gb/s įlankomis. Tai užtikrina geresnį nuoseklaus skaitymo našumą ir didesnį duomenų perdavimo greitį nei esami USB ir eSATA išplėtimo korpusai, be to, tai yra ekonomiškesnė alternatyva, palyginti su QNAP REXP SAS korpusu.
