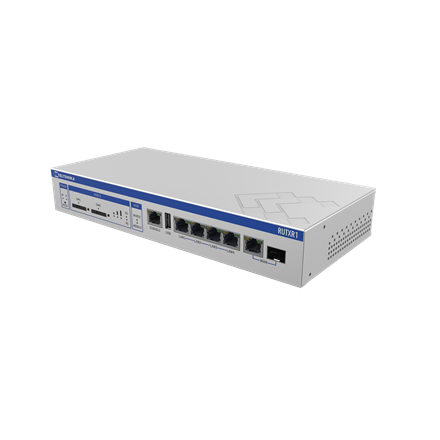

Maršrutizatorius Teltonika RUTXR1, balta

Maršrutizatorius Teltonika RUTXR1 – maršrutizatorius su dviem SIM kortelėmis 4G / LTE Cat6, Wi-Fi DualBand, 4x Gigabit LAN, 1x Gigabit WAN, 1x SFP, 1x USB, 1x konsolės prievadas RJ45 RS-232, 2x maitinimo šaltinis, tinka montuoti į 19 colių stovo Rack, RMS.

RUTXR1 yra sukomplektuotas LTE Cat6 maršrutizatorius, pritaikytas montuoti į 19 colių stovo spintą. Jis turi iki 3 prisijungimo prie interneto galimybių – 2 belaidžio ryšio per 2 LTE SIM korteles arba laidinio ryšio per vieną iš prievadų: Ethernet WAN Gigabit arba optinio pluošto SFP lizdą. Dėl integruotų keturių Gibagit LAN prievadų ir WiFi Dual Band 802.11ac. specialus konsolės prievadas RS-232 (RJ45) skirtas maršrutizatoriui valdyti, o USB prievadas leidžia lengvai bendrinti diską ar spausdintuvą tinkle. Įrenginys dviem skirtingiems maitinimo šaltiniams, kuris nutrūkus maitinimui automatiškai palaiko maršrutizatoriaus veikimą. Atsarginis interneto ryšys taip pat veikia automatiškai – pakanka naudoti bent 2 interneto ryšio galimybes – pvz., LTE per SIM kortelę ir kabelį prie WAN prievado, o nustatymuose pasirinkti pagrindinį ir atsarginį ryšį. Praradus pagrindinio ryšio signalą, bus įjungtas atsarginis ryšys, neprarandant signalo tinkle. Maršrutizatoriuje įdiegta intuityvi RutOS operacinė sistema, leidžianti valdyti daugelį įrenginio funkcijų, taip pat, įsigijus papildomą licenciją, turi galimybę veikti profesionalioje nuotolinio stebėjimo sistemoje RMS.

Pagrindinės funkcijos

• 4G LTE Cat 6, iki 300 Mbps greitis.
• Dviejų SIM kortelių funkcija – avarinis perjungimas prie aktyvaus signalo.
• 4 gigabitiniai LAN prievadai ir gigabitinis WAN prievadas.
• SFP prievadas tolimajam šviesolaidiniam ryšiui.
• Dviejų dažnių belaidis tinklas – WIFI Dual Band Wave-2 802.11ac.
• Suderinamas su nuotolinio valdymo sistema RMS Teltonika.

Mobiliojo ryšio signalas

• Mobiliojo ryšio modulis: 4G LTE – Cat 6 iki 300 Mbps, 3G – iki 42 Mbps.
• Perjungimas tarp SIM kortelių, 2 SIM kortelės, automatinis perjungimas šiais atvejais: silpnas signalas, viršytas duomenų limitas, viršytas SMS limitas, viršytas tarptinklinio ryšio limitas, nėra tinklo, atsisakyta tinklo, nėra duomenų ryšio, neveikia SIM kortelė.
• Būklė: signalo stiprumas, SINR, RSRP, RSRQ, išsiųsti / gauti baitai.
• SMS: SMS būsena, SMS konfigūracija, SMS siuntimas / skaitymas per HTTP POST / GET, EMAIL į SMS, SMS į EMAIL, SMS į HTTP, SMS į SMS, suplanuota SMS, SMS su automatiniu atsakymu, SMPP.
• USSD: papildomų paslaugų duomenų pranešimų siuntimo ir skaitymo palaikymas
• Baltieji ir juodieji el. pašto siuntėjų sąrašai: operatorių sąrašas.
• PDN (paketinių duomenų tinklas): galimybė naudoti skirtingus PDN keliems naudotojams.
• Juostų valdymas: juostų blokavimas, juostos būsenos indikatorius.
• APN funkcija: automatinis APN.
• Tilto režimas: tiesioginis tilto ryšys tarp mobiliojo interneto ir LAN įrenginio.

Belaidis perdavimas

• Belaidžio ryšio veikimo režimas: 802.11ac (WiFi 5), duomenų perdavimo sparta iki 867 Mb/s (dviejų juostų, MU-MIMO), 802.11r greitas perėjimas, prieigos taškas (AP), stotis (STA)
• WiFi saugumas: WPA2-Enterprise-PEAP, WPA2-PSK, WPA-PSK, WEP; AES-CCMP, TKIP, automatinio šifravimo režimai, klientų atskyrimas.
• ESSID: ESSID slaptas režimas.
• Belaidis prieigos taškas: karštasis taškas, vidinis / išorinis Radius serveris, įmontuotas konfigūruojamas iškrovimo puslapis.

Laidinis perdavimas

• Ethernet WAN: 1x WAN 10/100/1000 Mbps prievadas, atitinka IEEE 802.3, IEEE 802.3u, 802.3az standartus, automatinio MDI / MDIX palaikymas.
• Optinis pluoštas: 1x SFP prievadas – negali veikti kartu su Ethernet WAN prievadu.
• Ethernet LAN: 4 LAN prievadai, 10/100/1000 Mb/s, atitinka IEEE 802.3, IEEE 802.3u, 802.3az standartus, palaiko automatinio MDI / MDIX funkciją.

Konsolės prievadas

• RS-232 konsolės prievadas (RJ45), skirtas maršrutizatoriaus konfigūravimui ir derinimui
• Maršrutizavimo tipai: statinis maršrutizavimas, dinaminis maršrutizavimas (BGP, OSPF v2, RIP v1 / v2, EIGRP, NHRP).
• Tinklo protokolai: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, UPNP, SSH, DHCP, Telnet, SNMP, MQTT, Wake on LAN (WOL), DLNA.
• VoIP passthrough palaikymas: H.323 ir SIP-alg NAT protokolų palaikymas, leidžia teisingai nukreipti VoIP paketus.
• Ryšio stebėjimas: PPing Reboot, Wget reboot, Periodic Reboot, LCP ir ICMP ryšio kontrolei.
• Ugniasienės funkcijos: persiuntimas, srauto taisyklės, pasirinktinės taisyklės.
• DHCP: statinis ir dinaminis IP adresų priskyrimas, DHCP Relayd.
• QoS: srauto prioriteto eilių sudarymas pagal šaltinį / paskirties vietą, paslaugą, protokolą arba prievadą, WMM, 802.11e.
• DDNS: automatiškai palaiko iki 25 paslaugų teikėjų, galimybė rankiniu būdu konfigūruoti daugiau.
• Tinklo atsarginė kopija: VRRP parinktys, mobiliojo ir laidinio WAN parinktys, kurias visas galima naudoti kaip atsarginę kopiją, naudojant automatinį perjungimą.
• Apkrovos balansavimas: balansuokite interneto srautą keliose WAN jungtyse.
• SSHFS (pasirinktinai): galimybė prijungti nuotolinę failų sistemą naudojant SSH protokolą (standartinėje programinės įrangos versijoje nėra).

Saugumas

• Autorizavimas: iš anksto patvirtintas raktas, skaitmeniniai sertifikatai, X.509 sertifikatai.
• Ugniasienė: iš anksto sukonfigūruotas ugniasienės taisykles galima įjungti per WebUI, neribota ugniasienės konfigūracija per CLI; DMZ; NAT; NAT-T.
• Atakų prevencija: DDOS prevencija (apsauga nuo SYN potvynio, SSH atakų prevencija, HTTP / HTTPS atakų prevencija), prievadų skenavimo prevencija (SYN-FIN, SYN-RST, X-mas, NULL vėliavų, FIN skenavimo atakos).
• VLAN: VLAN atskyrimas pagal prievadus ir žymes.
• Mobilioji kontrolė: nustatykite savo SIM kortelės duomenų apribojimus.
• WEB filtras: juodasis sąrašas nepageidaujamoms svetainėms blokuoti, baltasis sąrašas tik leidžiamoms svetainėms.
• Prieigos kontrolė: lanksti TCP, UDP, ICMP paketų prieigos kontrolė, MAC adresų filtras.

VPN duomenys

• OpenVPN: vienu metu veikia keli klientai ir serveris, 12 šifravimo metodų.
• OpenVPN šifravimas: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC.
• IPsec: IKEv1, IKEv2 su 5 IPsec šifravimo metodais (DES, 3DES, AES128, AES192, AES256).
• GRE: GRE tunelis.
• PPTP, L2TP: kliento / serverio paslaugos gali veikti vienu metu.
• Stunnel: proxy serveris, skirtas esamiems klientams ir serveriams papildyti TLS šifravimo funkcijomis nekeičiant programos kodo.
• DMVPN: keičiamo mastelio IPsec VPN kūrimo metodas.
• SSTP: SSTP kliento egzempliorių palaikymas.
• ZeroTier: ZeroTier VPN.

Modbus ryšio protokolo duomenys

Modbus TCP Slave

• ID diapazonas: 1–255.
• Nuotolinė prieiga: leidžia pasiekti per WAN.
• Pasirinktiniai registrai: Modbus TCP pasirinktinių registrų bloko užklausos, kuriomis nuskaitomas ir (arba) įrašomas maršrutizatoriaus viduje esantis failas ir kurios gali būti naudojamos Modbus TCP Slave funkcijoms išplėsti.
• Modbus TCP pagrindinis įrenginys.
• Funkcijų palaikymas: 01, 02, 03, 04, 05, 06, 15, 16.
• Fuomenų formato palaikymas: 8 bitų – INT, UINT; 16 bitų –32 bitų float (Big endian, Big endian su baitų apsikeitimu, Little endian, Little endian su baitų apsikeitimu).

Modbus RTU Master (RS232)

• Palaikomi duomenų perdavimo greičiai: nuo 300 iki 115200.
• Palaikomos funkcijos: 01, 02, 03, 04, 05 (tik pavojaus signalams), 06 (tik pavojaus signalams), 15 (tik pavojaus signalams), 16 (tik pavojaus signalams).
• Duomenų bitų skaičius: nuo 5 iki 8.
• Stop bitų skaičius: 1 arba 2.
• Paritetas: nėra, lyginis, nelyginis.
• Srautas: nėra, RTS / CTS, Xon / Xoff.

MQTT vartai
Per MQTT tarpininką galima siųsti komandas ir gauti duomenis iš Modbus Master.

Duomenų perdavimas į serverį
Pagal protokolus: MQTT, Azure MQTT, Kinesis: HTTP (S), MQTT, Azure MQTT.

Stebėsena ir valdymas

• Tinklo sąsaja: HTTP / HTTPS, būsena, konfigūracija, FW atnaujinimas, CLI, trikčių šalinimas, įvykių žurnalas, sistemos žurnalas, branduolio žurnalas.
• FOTA: programinės įrangos atnaujinimas iš serverio, automatinis pranešimas.
• SSH: SSH (v1, v2).
• SMS: SMS būsena, SMS konfigūracija, SMS siuntimas / skaitymas per HTTP POST / GET.
• Ryšys: paleidimas iš naujo, būsena, WiFi įjungimas / išjungimas, mobiliųjų duomenų įjungimas / išjungimas, išvesties įjungimas / išjungimas.
• TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem.
• MQTT: MQTT brokeris, MQTT leidėjas.
• SNMP: SNMP (v1, v2, v3), SNMP trap.
• JSON-RPC: API valdymas per HTTP / HTTPS.
• MODBUS: MODBUS TCP būsena / valdymas.
• Nuotolinio valdymo sistema (RMS): Teltonika nuotolinio valdymo sistema (RMS).

Daiktų interneto platformos

• Daiktų debesija: leidžia stebėti prietaisų duomenis, mobiliuosius duomenis, tinklo informaciją, prieinamumą.
• ThingWorx: leidžia stebėti WAN tipą, WAN IP mobiliojo ryšio operatoriaus pavadinimą, mobiliojo ryšio signalo stiprumą, mobiliojo ryšio tinklo tipą.
• Daiktų interneto (Cumulococity) ryšys: leidžia stebėti įrenginio modelį, versijos numerį ir serijos numerį, mobiliosios įrangos ID, ICCID, IMEI, ryšio tipą, operatorių, signalo stiprumą, WAN tipą ir IP adresą.
• Azure IoT Hub: galima siųsti įrenginio IP adresą, išsiųstus / gautus baitus, 3G ryšio būseną, tinklo ryšio būseną, IMEI, ICCID, modelį, gamintoją, serijos numerį, versiją, IMSI, SIM kortelės būseną, PIN būseną, GSM signalą, WCDMA RSCP WCDMA EC / IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, operatorių, operatoriaus numerį, ryšio tipą, temperatūrą, PIN kodą Azure IoT Hub serveriui.

Komponentų parametrai

• PROCESORIUS: CPU ARM Cortex A7, 717 MHz
• RAM: 256 MB, DDR3
• Flash atmintis: 256 MB SPI Flash

Programinė įranga ir konfigūracija

• Žiniatinklio sąsaja: programinės įrangos atnaujinimas iš failo, serverio atnaujinimo tikrinimas, konfigūracijos profiliai, atsarginės kopijos, atkūrimo taškas.
• FOTA: programinės įrangos atnaujinimas ir konfigūravimas iš serverio.
• RMS: programinės įrangos atnaujinimas / konfigūravimas keliems įrenginiams.
• Nustatymų išsaugojimas: programinės įrangos atnaujinimas neprarandant esamos konfigūracijos.

Programinės įrangos pritaikymas

• Operacinė sistema: RutOS (OpenLinux pagrįsta Linux operacinė sistema).
• Palaikomos kalbos: Palaikomos kalbos: Busybox apvalkalas, Lua, C, C ++.
• Kūrimo įrankiai: SDK paketas su sukurta aplinka.

Nuoseklusis ryšys

• RS232: RJ45 jungtis, visiškas RS232 ryšys (su RTS, CTS)
• Nuosekliojo ryšio tipai: konsolė, MODBUS šliuzas, MODBUS RTU pagrindinis įrenginys, Serial OverIP, modemo režimas, Ntrip klientas.

USB prievadas

• Duomenų prievado tipas: USB 2.0.
• Programų palaikymas: Samba – prieiga, pasirinktiniai scenarijai.
• Išorinių įrenginių palaikymas: galimybė prijungti išorinį kietąjį diską, flash atmintinę, papildomą modemą, spausdintuvą.
• Failų saugojimo formatai: FAT, FAT32, NTFS.

Maitinimo šaltinis

• Jungtis: 2x 4 kontaktų pramoninis nuolatinės srovės lizdas – pagrindiniam ir avariniam maitinimui.
• Įvesties įtampos diapazonas: 9-50 V DC, apsauga nuo atvirkštinio poliškumo, apsauga nuo viršįtampio.
• Energijos suvartojimas: maitinimo šaltinis: 18 W (maks.).

Fizinės sąsajos (prievadai, šviesos diodai, antenos, mygtukai, SIM kortelės lizdai)

• Ethernet: 5 kartus RJ45 10/100/1000 Mbps prievadas.
• Konsolės prievadas: 1x RJ45 RS232.
• Šviesolaidžio prievadas: 1x SFP.
• Šviesos diodai: 2x WAN, 2x mobiliojo ryšio, 3x mobiliojo ryšio signalo stiprumas, 2x SIM kortelės aktyvumas, 10x Ethernet būsena, 2x konsolės prievado būsena, 2x maitinimas.
• SIM kortelės lizdai: 2x SIM kortelės lizdas (Mini SIM – 2FF), 1,8 V / 3 V, prieiga iš įrenginio išorės.
• Maitinimo šaltinis: 2x 4 kontaktų nuolatinės srovės jungtis.
• Antena: 2x SMA LTE tinklui, 2x RP-SMA WiFi tinklams.
• USB A prievadas išoriniams įrenginiams.

Fiziniai parametrai

• Įrenginio matmenys (be sumontuotų antenų): 272 x 42,6 x 122,6 mm (plotis / aukštis / gylis).
• 19 colių stovo montavimo aukštis: 1U.
• Įrenginio svoris: 1050 g.
• Pakuotės matmenys: 355 x 60 x 175 mm (plotis / aukštis / gylis).

Pakuotės turinys:

• RUTXR1 maršrutizatorius.
• 2x LTE antena (išorinė SMA jungtis, 3 m ilgio laidas, tvirtinama magnetu).
• 2x WiFi antena (RP-SMA išorinė jungtis, 1,5 m ilgio kabelis, pritvirtinta prie magneto).
• Montavimo laikikliai Rack 19 colių.
• 8 x montavimo varžtai.
• 4x kojelės.
• Adata SIM kortelės dėklui ištraukti.
• 18 W europietiškas maitinimo šaltinis.
• Ethernet kabelis (1,5 m).
• RMS lankstinukas.
