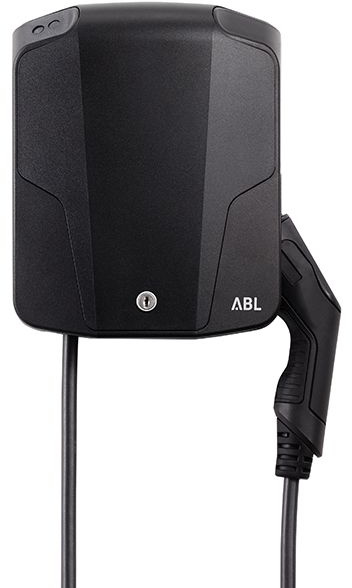

Elektromobilio įkrovimo stotelė ABL eMH1, type 2, 6.35 m, 22 kW, juoda

Apžvalga

Ši sieninė įkrovimo stotelė skirta elektromobiliams įkrauti ir tinka naudoti tiek viduje, tiek lauke. Ją galima montuoti ant sienos arba pastatyti atskirai.

Techninės specifikacijos

• Gamintojo numeris: 1W2208
• Pagaminta: Vokietijoje
• Įtampa: 230 - 400V
• Dažnis: 50Hz
• Įkrovimo galia: 22 kW
• Įkrovimo režimas: IEC 61851-1, 3 režimas
• Fazių skaičius: 3
• Įkrovimo srovė: 32A
• Įkrovimo taškas(-ai): 1 (1x kabelis su 2 tipo jungtimi)
• Kabelio ilgis: 6,35 m
• Sąsaja(-os): RS485
• Apsaugos mechanizmai:
  • Nuolatinės srovės gedimo aptikimas (elektroninis, IΔn dc ≤ 6 mA)
  • Apkrovimo jungiklis (kontaktorius, 4 polių)
  • Suvirinimo aptikimas (suaktyvinamas kontaktoriaus suvirinimo metu)
  • Apsauga nuo perkrovų
  • Temperatūros stebėjimas
  • Užrakinamas dangtelis su integruota spyna
• Ekranas: LED (būsenos / klaidos ekranas)
• Korpuso medžiaga: Plastikas
• IP klasė: IP54
• Apsaugos klasė: I
• Perkrovos kategorija: III
• Darbinė temperatūra: -25 - 40 °C
• Laikymo temperatūra: -30 - 85 °C
• Darbinė / laikymo drėgmė: 5–95%
• Įrengimo reikalavimai: A tipo RCD; Atsarginis saugiklis: rekomenduojama 16 A, C charakteristika
• Tinklo jungtis: maks. 5 x 6 mm²
• Prijungimo gnybtai: Tiesioginis prijungimas prie liekamosios srovės jungiklio, PE: per 6 mm² gnybtą
• Matmenys (PxAxG): 221 mm x 272 mm x 116 mm
• Svoris: 3 kg

Priedai

• Tvirtinimo rinkinys
• 2 raktai
• Gręžimo šablonas
• Trumpas naudojimo vadovas
• Atrama (STEMH10)
• Pagrindas (EMH9999)
• Tvirtinimo plokštė su kabelio laikikliu (WHEMH10)
• Tvirtinimo plokštė su kabelio laikikliu ir raktu (1W0001)
• Apkrovimo valdymas (SBCH1)
• Konfigūravimo rinkinys (CONFCAB)

Pastaba: Įrengimui, remontui ar techninei priežiūrai reikalingas kvalifikuotas elektrikas. Tai taip pat užtikrina vietinio tinklo operatoriaus / energijos tiekėjo informavimą. Įrengiant įkrovimo stotelę, kurios įkrovimo galia viršija 11 kW, būtinas išankstinis tinklo operatoriaus / energijos tiekėjo sutikimas.
